CAN Hub

Erweiterte Datenerfassung und flexible CAN-Konfiguration für VBOX 3i

Erfassen Sie Daten über zwei isolierte CAN-Eingängen
Verdoppeln Sie die erfassten Modulkanäle von 32 auf 64
Vereinfachen Sie Ihr ADAS-Setup mit dedizierten Ports für RTK & Funkgeräte
Ersparen Sie sich Splitter mit Displayports für MFD oder VBOX Manager

Wofür wird VBOX CAN Hub genutzt?

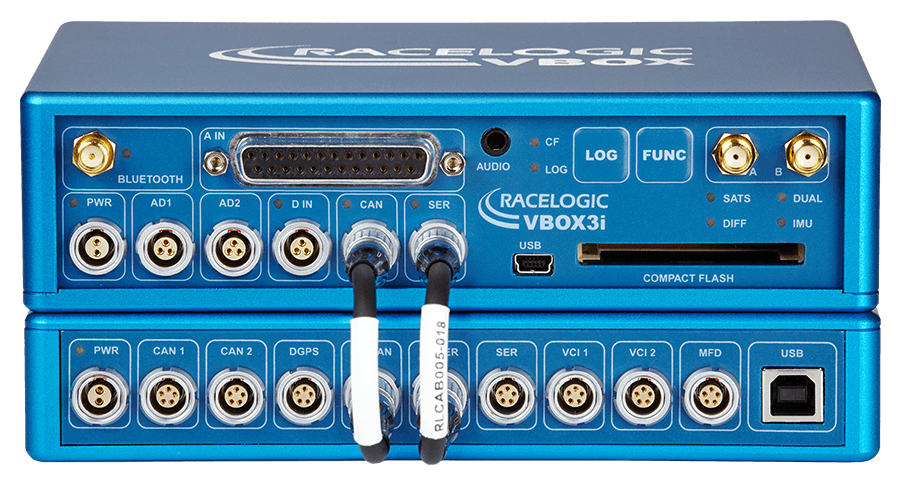

Der VBOX CAN Hub passt genau unter die VBOX 3i, erweitert die Datenerfassung des VBOX 3i-Systems, macht die CAN-Datenverwaltung flexibler und vereinfacht komplexe Testaufbauten.

Flexible Konfiguration für CAN-Verbindungen

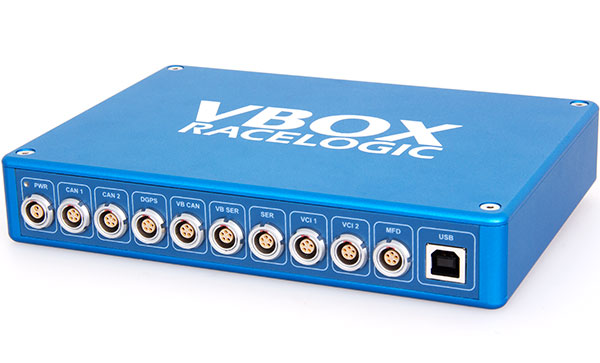

VBOX CAN Hub bietet eine flexible CAN-Port-Nutzung über zwei isolierte CAN-Eingänge und ermöglicht die gleichzeitige Datenerfassung von zwei unterschiedlichen CAN-Netzwerken, wobei jedes Netzwerk bis zu 32 Kanäle unterstützt. Dies ist besonders wichtig bei Tests, bei denen die Isolierung von Daten von entscheidender Bedeutung ist.

Darüber hinaus bietet der CAN Hub flexible CAN-Ausgangsoptionen, über die CAN-Daten mit unterschiedlichen Baudraten übertragen werden können. Diese Vielseitigkeit erhöht die Kompatibilität mit anderen Geräten und Systemen und macht es zu einem äußerst anpassungsfähigen Werkzeug für Automobiltests.

Erhöhte Datenerfassungsfunktion

VBOX CAN Hub erhöht die Anzahl der Datenkanäle, die VBOX 3i protokollieren kann, von maximal 64 auf 96. Wie viele Datenkanäle erfasst werden können, hängt aber auch von der Port-Zuweisung und der Art der Datenquelle ab.

Wenn VBOX CAN Hub nur mit VBOX-Modulen (wie IMU05, Mini-Eingangsmodul, Thermoelement-Schnittstelle, Frequenzeingangsmodul) verwendet wird, verdoppelt sich die Anzahl der Modulkanäle, die die VBOX 3i verarbeiten kann, von 32 auf 64.

Ebenso verdoppelt sich die Kapazität der VBOX 3i zur Protokollierung von CAN-Kanälen von 32 auf 64, wenn nur Daten von Fahrzeug-CAN oder Sensoren von Drittanbietern integriert werden.

Wenn Daten von sowohl VBOX-Modulen als auch Fahrzeug-CAN-/Drittanbieter-Sensoren erfasst werden, werden die verfügbaren Kanäle zwischen diesen Quellen geteilt.

Vereinfachtes Setup für ADAS-Tests

Ports, die eigens für die Verbindung von Echtzeit-Kinematik (RTK) und seriellen Funkgeräten für ADAS-Tests bestimmt sind, machen zusätzliche Splitter obsolet und führen so zu einer saubereren Installation.

Reduzierter Bedarf an Splittern

Ein dedizierter Anschluss für das Multifunktionsdisplay (MFD) oder den VBOX-Manager ermöglicht ebenfalls eine einfachere und übersichtlichere Einrichtung, da die potenzielle Notwendigkeit von Splittern entfällt.
