Driver Status Monitoring (DSM)

Automatisierte Testlösung, die die Anforderungen der Euro NCAP-Fahrerzustandsüberwachungs-Szenarios und der ADDW EU-Richtlinie erfüllt.

100-Hz-Daten- und 4-Kamera-Videoerfassung (1080p)
Synchronisiertes Kameramaterial zur sofortigen Testüberprüfung
Sofortige Pass/Fail-Ergebnisse für die meisten Tests
Schnelle Nachbearbeitungsoption für Grenzfälle
Kostenlose, dedizierte DSM-Testsoftware

Testen Sie Ihr DSM-System mit VBOX

Seit Jahren wird Video VBOX zum Testen von ADAS und autonomem Fahren auf der Straße und auf der Rennstrecke eingesetzt. Das Euro-NCAP-Testszenario 2023 für die Fahrerstatusüberwachung sowie die kommende ADDW-EU-Verordnung sind beste Beispiele dafür. Hierbei wird das vollständig synchronisierte 1080P-Videomaterial mit der 100-Hz-Datenerfassung gekoppelt, um eine äußerst raffinierte Lösung zu erhalten.

Mit einer einfacher speziell entwickelten Testsoftware können Ergebnisse sofort mit wenig bis gar keiner Nachbearbeitung erzielt werden. Bei Bedarf ist eine manuelle Datenüberprüfung möglich, um die Grenzfälle für eine höhere Zuverlässigkeit neu auszurichten.

Durch die Kombination von zwei VBOX HD2-Kamerasystemen, einem VBOX 3i-Datenlogger, VBOX ADAS-Sensoren zur akustischen und visuellen Warnerkennung und der kostenlosen Analysesoftware für Euro NCAP DSM-Szenarios können Tests effizient und automatisiert durchgeführt werden.

Automatisierte Lösung

Die Methode der getriggerten Daten- und Videoerfassung ermöglicht eine hochautomatisierte Lösung mit schneller Bewertung und sofortigen Ergebnissen.

Dedizierte Software

Die VBOX Test Suite ist für alle VBOX-Benutzer kostenlos, in zehn verschiedenen Sprachen verfügbar und mit einem speziellen Testprogramm zur Fahrerzustandsüberwachung für die Euro NCAP- und ADDW-Bewertung vorinstalliert.

Echtzeit-Feedback

Die auf einem Windows-Gerät im Testfahrzeug installierte VBOX Test Suite bietet eine Echtzeitanzeige aller gemessenen Parameter.

NCAP-konform

Die VBOX DSM-Testlösung erfüllt alle NCAP- und EU-Anforderungen.

Testende (EoT)

Der EoT-Zustand wird bei 100 Hz angegeben und sofort über eine akustische/visuelle Warnerkennung oder über einen dedizierten CAN erfasst.

Visual Attention Time Sharing (VATS)

Kumulative Ablenkungen werden bei 100 Hz berechnet und dem Fahrer bei Testende (EoT) bereitgestellt.

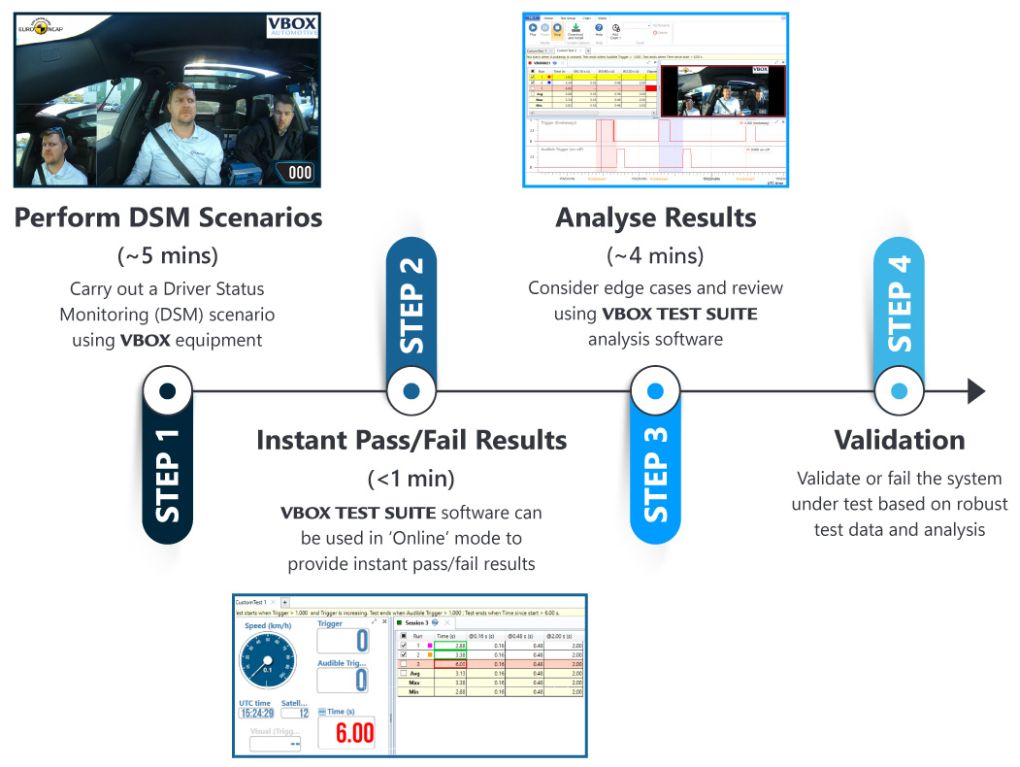

Schnelle DSM-Bewertung mit sofortigen Ergebnissen

Bei Verwendung unserer hochautomatisierten Lösung, können Sie eine Fahrerstatus-Überwachungsbewertung in weniger als 10 Minuten durchführen.

GESAMT <10 min, um die DSM-Bewertung abzuschließen.

VBOX Test Suite mit Test zur Fahrerstatusüberwachung

Test Suite ist eine benutzerfreundliche Softwarelösung, die es einfach macht, Live-Daten anzuzeigen und schnell Ergebnisse wie Fail/Pass einzusehen.

Mit einer speziellen Nachbearbeitungsfunktion können Sie schnell und einfach auf Grenzfälle prüfen und sicherstellen, dass alle Validierungsanforderungen wie die Übergangsdauer (T_away → T_gaze) erfüllt sind.

Die VBOX Test Suite nutzt die 100-Hz-Dateneingabe eines Handauslösers, um zu identifizieren, wann das T_away-Ereignis auftritt, und Eingaben der VBOX-Sensoren oder anderer externer Quellen, um T_warn/EoT zu identifizieren. Es zeichnet auch Videomaterial mit 1080p zur Überprüfung im Fahrzeug auf, sodass Sie keine Zeit mit zusätzlicher Nachbearbeitung verschwenden müssen.

Mit einer App können Sie Kamerabilder aus dem Fahrzeug in Echtzeit auf ein Smartphone übertragen, um den Fokus der Blickposition anzupassen, während eine PC-Anwendung das Ändern der Ansicht, des Sichtfelds und der Bild-in-Bild-Einstellungen erleichtert.

Die Automatisierung reduziert die Nachbearbeitung und spart Zeit auf der Strecke. Am Ende des Tests kann ein Bericht erstellt werden, der alle Sitzungsinformationen und Ergebnisse für die Nach-Analyse enthält.

Mehr zu VBOX Test Suite

Testaufbau

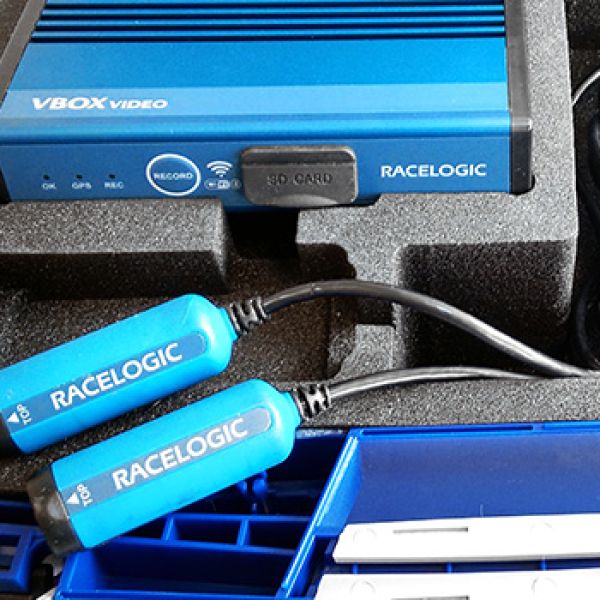

Die Testausrüstung für die Fahrerstatusüberwachung und ADDW besteht aus zwei VBOX HD2-Videosystemen mit jeweils zwei Kameras, die zwei gekoppelte, vollständig synchronisierte PiP-Videoquellen ermöglichen. Jedes Video enthält zwei Kameraansichten.

Eine typische Kameraausrichtung wäre:

Unabgelenkter Fahrer – Augen / Kopf zur Straße gerichtet
Blickpunkt (gaze location)
Multifunktionsanzeige (Armaturenbrett) für gegebene Warnungen
Nach Wahl des Benutzers kann dies ein zweiter Blickpunkt sein, um zwei Tests hintereinander durchzuführen, oder die vorausliegende Straße für Medienzwecke.

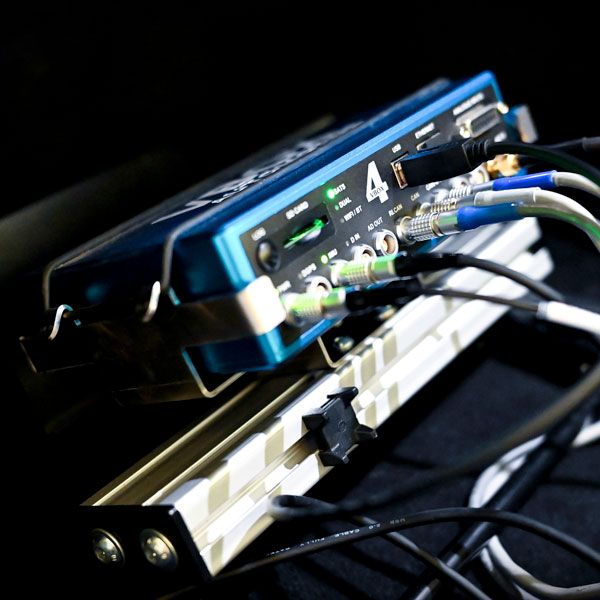

Jede VBOX HD2-Videobox empfängt Daten von einem VBOX 3i ADAS-Datenlogger, der Geschwindigkeit und Position während der gesamten Bewertung mit 100 Hz aufzeichnet. Die Daten sind vollständig mit dem Video synchronisiert, sodass Sie die Ergebnisse einfach überprüfen und den Test vollständig abspielen können.

Gemessene Parameter

T_away - vom Fahrer ausgelöster Trigger
T_gaze – bestätigt durch Videobewertung innerhalb der Software

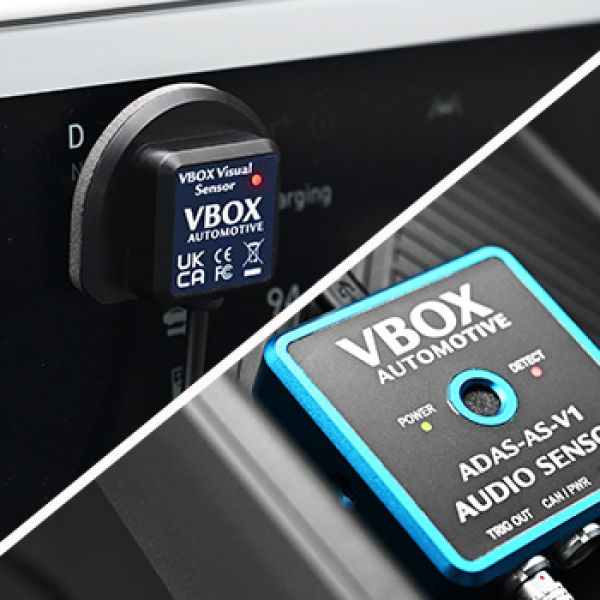

T_warn – Aufgenommen mit 100 Hz über VBOX ADAS Sensor Pack oder Drittanbieter über CAN
Geschwindigkeit, Position, Zeit und Beschleunigung während der gesamten Bewertung
