VBOX Speed Sensors

Unsere GPS-basierten Geschwindigkeits- und Positionssensoren sind in Updateraten von 25-100 Hz erhältlich und lassen sich einfach in Ihr Test-Setup integrieren.

  • Hochleistungsempfänger-GNSS-Empfänger
  • Bremstrigger-Eingang
  • Konfigurierbare digitale Ausgabe
  • CAN-Bus-Ausgabe
  • ISO/IEC: 17025:2017-kalibriert

Hauptmerkmale


Multi-Konstellations-GNSS-Empfänger

Hochpräzise Multikonstellations-GNSS-Empfänger verfolgen neben GPS auch GLONASS-, Galileo- und/oder BeiDou-Satelliten, was die Qualität der Messungen in Gebieten mit schlechter Satellitensichtbarkeit verbessert.

Serieller RS232-Ausgabe

Die serielle Schnittstelle gibt entweder Geschwindigkeit, Position und Zeit im NMEA-Format aus oder stellt eine Verbindung zu VBOX Test Suite her.

CAN-Bus-Ausgabe

Die Datenausgabe erfolgt über den CAN-Bus und ermöglicht eine einfache Integration mit Datenloggern und Testanwendungen. Verfügbare Kanäle sind u.a. Position, Geschwindigkeit, Entfernung, Zeit, Fahrtrichtung, Höhe, Längs-/ Querbeschleunigung, Bremsweg, Triggergeschwindigkeit und Wenderadius.

Live-Datenüberwachung

Bei Anschluss an einen Laptop oder PC (über eine serielle Schnittstelle), können Sie die Testdaten Ihres Fahrzeugs in Echtzeit über unsere kostenlose Analysesoftware, VBOX Test Suite, ansehen.

Digitale Ausgabe

Der Digitalausgang kann entweder als Geschwindigkeitsimpulsausgang oder als Rundenmarker konfiguriert werden.

OLED-Display

Um die Gerätekonfiguration zu erleichtern, verfügt der VBOX Speed Sensor über ein OLED-Display und vier Membrantasten auf der Vorderseite.

Staub- & wasserdicht

Das Aluminiumgehäuse hat die Schutzart IP 67, ist also vor Staub und Wasser geschützt und kann in rauen Umgebungen verwendet werden.

ISO17025 kalibriert

Alle Geschwindigkeitssensoren werden mit einem ISO/IEC: 17025:2017-Kalibrierzertifikat ausgeliefert und können von uns kalibriert werden.

Welcher Geschwindigkeitssensor ist der richtige für Sie?

Ob Bremstests, Leistungsbeurteilungen oder Rundenzeitmessung, unsere Geschwindigkeitssensoren sind die ultimative Wahl für kontaktlose Messungen. Alle Geschwindigkeitssensoren arbeiten in einem breiten Spannungsbereich von 7 V bis 30 V bei geringem Stromverbrauch.

Mit einer Länge von nur 9–14 cm und einem robusten, wasserfesten Gehäuse sind unsere Geräte unglaublich einfach zu installieren und zu transportieren. Je nachdem, welche Aktualisierungsrate und Genauigkeit Sie benötigen, haben Sie die Wahl zwischen den folgenden Varianten.

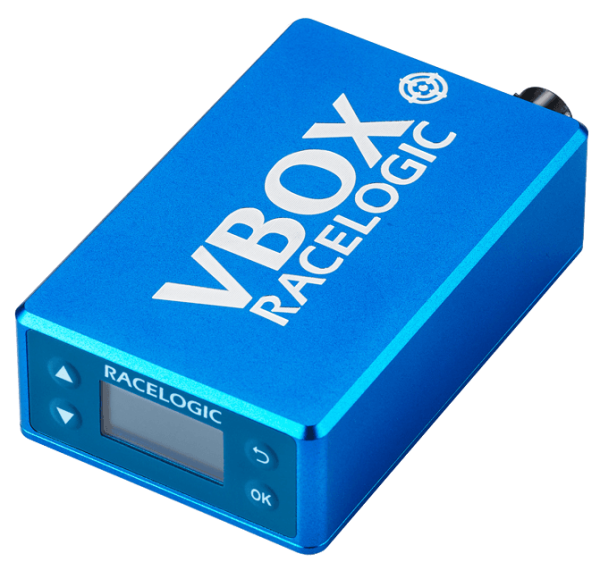

VBOX 25 Hz Geschwindigkeitssensor

  • 25-Hz-GNSS-Empfänger
  • CAN-Bus-Ausgang
  • RS232 für NMEA-Ausgabe oder Verbindung zur VBOX Test Suite
  • Konfigurierbarer digitaler Ausgang (Virtual Lap Beacon oder Speed)
  • Gehäuse mit Schutzart IP67: wasser- und staubdicht
  • ISO/IEC: 17025:2017 kalibriert
  • Benutzerfreundliches OLED-Display
  • ± 10 cm Bremsweggenauigkeit (Trigger)
  • 1,3 m Positionsgenauigkeit (mit SBAS)
  • Klein (140 x 79 x 38 mm) & robust

VBOX 100 Hz Geschwindigkeitssensor (V5)

  • 100-Hz-Dualband-GNSS-Empfänger
  • CAN Bus/ Ethernet-Ausgang
  • RS232 für NMEA-Ausgabe oder Verbindung zur VBOX Test Suite
  • Konfigurierbarer digitaler Ausgang (Virtual Lap Beacon oder Speed)
  • Gehäuse mit Schutzart IP67: wasser- und staubdicht.
  • ISO/IEC: 17025:2017 kalibriert
  • Benutzerfreundliches OLED-Display
  • ± 1,8 cm Bremsweggenauigkeit (Trigger)
  • <1 cm Positionsgenauigkeit mit RTK
  • Klein (140 x 79 x 38 mm) & robust

Ist Ihre Teststrecke von Bäumen gesäumt oder hat sie Brücken und Tunnel? Testen Sie auf öffentlichen Straßen, wo Objekte eine direkte Satellitensicht behindern?

VBOX 3iS, unser Geschwindigkeitssensor mit Trägheits- und Radgeschwindigkeitsintegration, verbessert die Genauigkeit der Geschwindigkeits- und Positionsdaten erheblich, indem Radgeschwindigkeitsinformationen vom CAN-Bus des Fahrzeugs mit GNSS- und Trägheitsdaten kombiniert werden. In Bereichen ohne Sicht zum Himmel, etwa in Tunneln, können Trägheitssensoren und Raddrehzahlen Lücken im Satellitenempfang für bis zu fünf Minuten füllen. Darüber hinaus bietet die interne, hochwertige IMU präzise Messungen von Nick-, Wank- und Gierwinkel.

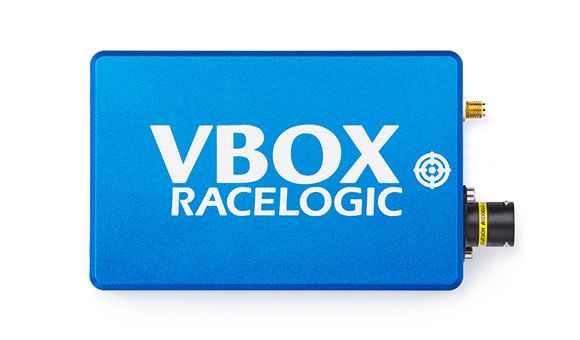

VBOX 3iS / 3iSDR

  • 100-Hz-GPS/GLONASS-Empfänger
  • Integration von Trägheits- und CAN-Bus-Radgeschwindigkeitsdaten
  • Nick- und Rollwinkel mit IMU-Integration
  • Gehäuse mit Schutzart IP67: wasser- und staubdicht.
  • ISO/IEC: 17025:2017 kalibriert
  • ± 1,8 cm Bremsweggenauigkeit (auslöse-aktiviert)
  • RS232/ CAN-Bus/ Ethernet
  • 50 cm Positionsgenauigkeit mit DGNSS oder ±1 cm mit RTK
    (abhängig von Variante)
  • Motion Pack für Fahrroboter & geführte Soft Targets (GST)
       nur 3iSDR

Parameter

VBOX-Geschwindigkeitssensoren messen die folgenden Parameter mit 25 oder 100 Samples pro Sekunde.

  • Zeit
  • Position
  • Geschwindigkeit
  • Vertikalgeschwindigkeit
  • Höhe
  • Fahrtrichtung
  • Querbeschleunigung
  • Längsbeschleunigung
  • Trigger-zu-Stillstand-Bremsweg
  • Triggerzeit
  • Triggergeschwindigkeit
  • Wenderadius

Add-Ons und Zubehör

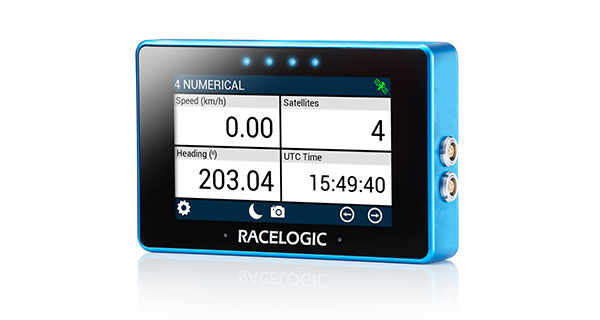

Dieses Multifunktionsdisplay ist das perfekte Zubehör, um Testdaten im Fahrzeug zu überwachen. Bis zu sechs GNSS/CAN-abgeleitete Datenparameter können gleichzeitig angezeigt, sowie Leistungstestergebnisse live berechnet und präsentiert werden.

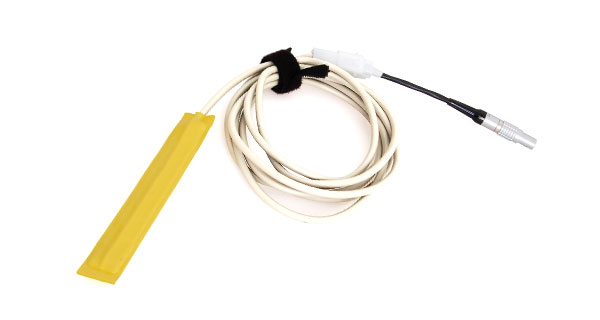

Der VBOX-Bremspedalauslöser ermöglicht die präzise Messung der Bremspedalanwendung während der Bremsung. Der genaue Zeitpunkt wird von der VBOX mit einer hohen Abtastfrequenz erfasst und aufgezeichnet.

Technische Daten


Geschwindigkeit (25 Hz)

Genauigkeit
0,1 km/h
(gemittelt über 4 Proben)
Einheiten
km/h, mph, knots
Maximale Geschwindigkeit
1600 km/h
Mindestgeschwindigkeit
0,1 km/h
Auflösung
0,01 km/h
Latenz
58 ms (fixierte CAN-Latenz)

Geschwindigkeit

Genauigkeit
0,1 km/h
(gemittelt über 4 Proben)
Maximale Geschwindigkeit
1930 km/h
Mindestgeschwindigkeit
0,1 km/h
Auflösung
0,01 km/h
Latenz
20 ms

Beschleunigung

Genauigkeit
0,50 %
Maximum
20 g
Auflösung
0,01 g

Absolute Positionierung (25 Hz)

Genauigkeit (Standalone)
2 m*
Genauigkeit mit SBAS
1,3 m*
Auflösung
1,85 cm

* Die Spezifikationen variieren je nach Anzahl der verwendeten Satelliten, Hindernissen, Satellitengeometrie (PDOP), Mehrwegeffekten und atmosphärischen Bedingungen. Befolgen Sie für eine maximale Systemgenauigkeit immer die bewährten Methoden für die GNSS-Datenerfassung.

Absolute Positionierung

Genauigkeit (Standalone)
V: 1,8 m; H: 1,2 m*
Genauigkeit mit SBAS
V: 1,2 m; H: 0,8 m*
Genauigkeit mit DGPS
V: 0,5 m; H: 0,3 m*
Genauigkeit mit RTK
V: 10 mm; H: 5 mm*
Auflösung
1,8 cm

* Die Spezifikationen variieren je nach Anzahl der verwendeten Satelliten, Hindernissen, Satellitengeometrie (PDOP), Mehrwegeffekten und atmosphärischen Bedingungen. Befolgen Sie für eine maximale Systemgenauigkeit immer die bewährten Methoden für die GNSS-Datenerfassung.

Fahrtrichtung (Heading)

Genauigkeit
0,1°
Auflösung
0,01°

Bremsweg (25 Hz)

Genauigkeit (Triggeraktiviert)
±10 cm

Bremsweg (Triggeraktiviert)

Genauigkeit
±1,8 cm

Abstand

Genauigkeit
0,05 % (<50 cm pro km)
Auflösung
1 cm

100 Hz Geschwindigkeitssensor (RLVBSS100-V5)

25 Hz Geschwindigkeitssensor (RLVBSS25)
