Validierung von Fahrerassistenzsystemen (ADAS)

VBOX-Testsysteme bieten eine schnelle und einfache Lösung, um Fahrerassistenzsysteme in Echtzeit zu testen und zu validieren.

  • Positionsgenauigkeit im Zentimeterbereich (95% CEP)
  • Echtzeitausgabe der Parameter von bis zu 3 Fahrzeugen
  • Zeitgestempeltes Video von jedem Testfahrzeug
  • Kostenfreier lebenslanger Support

Welche ADAS-Anwendungen können Sie mit VBOX testen?


Mit VBOX können Sie die Genauigkeit fast aller Fahrerassistenzsysteme (ADAS) überprüfen, einschließlich Park Assist, AEB, Lane Keep Assist und Dooring (Ausstiegswarner).

VBOX-Systeme bieten eine hochgenaue Messung der Position, Geschwindigkeit, Neigung, Trennungsabstand und Time to Collision (TTC) mehrerer Fahrzeuge. Unser Trägheitsnavigationssystem, die VBOX 3iS, ist eine kostengünstige Lösung für Ihre Ausrüstung im Zielfahrzeuge, während der VBOX 3i ADAS Datenlogger normalerweise im Testfahrzeug platziert wird. Beide sind mit RTK erhältlich und bieten eine Positionsgenauigkeit im Zentimeterbereich.

ADAS-Testlösungen

Dooring / Exit Assist

Mit unserer flexiblen Testlösung erfüllen Sie alle Anforderungen des neuen Euro NCAP-Dooring-Szenarios 2023 im Rahmen der aktiven VRU-Sicherheitsbewertung.

  • 100 Hz RTK, Euro NCAP-konforme Lösung für „Ausstiegsassistenz“-Systeme
  • Maßgeschneiderte Sensoren zur Erkennung optischer und akustischer Warnungen
  • Türgriffaktivierungs- und Türöffnungssensoren zur Bewertung des Türhaltesystems
  • Synchronisiertes HD-Video zur Nachbearbeitung
  • Kostenfreies, dediziertes Plug-in für Dooring-Testsoftware

Parkassistent

Mit einer VBOX können Sie die Genauigkeit Ihres Park-Assist-Systems sowohl auf parallelen Parkplätzen als auch auf Parkbuchten überprüfen, selbst in Tiefgaragen oder Parkhäusern.

  • Validieren Sie Parkassistenzsysteme im Innen- und Außenbereich
  • Messen Sie den Abstand eines beliebigen Punktes am Fahrzeug zur nächsten Bodenmarkierung oder zum nächsten Objekt
  • Testen Sie auf Parallel-Parkplätzen und auf Parkbuchten
  • Vermessung von Objekten wie Bordsteine, Poller, Linienmarkierungen und geparkte Fahrzeuge
  • Kostenfreie Software mit Park-Assist-Test-Plugin

Spurhalteassistent

Messen Sie den senkrechten Abstand zur Fahrspurkante von vier Punkten am Fahrzeug mit hochgenauer Positionsbestimmung.

  • Erfassen Sie Spurhalteassistenzwarnsignale über CAN oder digitale / analoge Eingänge
  • Spurwechseltest für ACSF (Automatisch gesteuerte Lenkfunktion)
  • Gleichzeitige Messung von bis zu vier Punkten am Testfahrzeug
  • Kompatibel mit mehreren Fahrspurtypen (gerade oder gekrümmte Fahrspurkanten)
  • Kostenfreies LDWS-Test-Plugin

Autonome Notbrems- und Vorwärtskollisionswarnsysteme

Unsere VBOX-Systeme sind zentimetergenau und bieten eine Echtzeitausgabe der für die Entwicklung von AEB-/ FCW-Systemen relevanten Parameter nach internationalen Standards.

  • Prüfung von Vorwärtskollisionswarnsystemen nach ISO 15623
  • Validierung von Vorwärtskollisionswarnsystemen nach NHTSA
  • Euro NCAP Autonomous Emergency Braking Tests
  • Hohe Positionsgenauigkeit drinnen und draußen
  • Kostenfreies Software-Plugin für AEB-Tests

Abstandsregeltempomat

Testen Sie gemäß ISO 15622-Standards, die die grundlegende Steuerungsstrategie, Mindestfunktionalität, Anforderungen und Leistungstestverfahren für ACC-Systeme beschreiben.

  • Messen Sie Parameter mehrerer Fahrzeuge auf offener Straße
  • Protokollieren Sie die ACC-Betriebsdaten des Fahrzeugs neben den GPS-Daten
  • Steady-State-Geschwindigkeit, Annäherung an Konvoi, Stop & Go und Kurvenfahrt
  • Messen Sie den Zeitabstand und den Abstand zwischen beiden Fahrzeugen mit einer Genauigkeit im Zentimeterbereich

Totwinkelerkennungssysteme

VBOX-Systeme bieten Herstellern eine einfache und zuverlässige Möglichkeit, die Wirksamkeit ihres Blind Spot Detection-Systems zu überprüfen.

  • Messen Sie Parameter von bis zu vier Fahrzeugen in Echtzeit
  • Protokollieren Sie die Totwinkelerkennungsdaten des Fahrzeugs neben den GPS-Daten
  • RTK-Korrektur für eine Positionsgenauigkeit von unter 2 cm
  • Bilden Sie bis zu 24 Kontaktpunkte des Fahrzeugs ab
  • Synchronisiertes HD-Video und Daten aus dem Testfahrzeug mit grafischer Überlagerung

VBOX-Testausrüstung für ADAS


Das Testen und Validieren von Advanced Driver Assistance Systems (ADAS) erfordert hochgenaue Messungen von Position, Geschwindigkeit und Neigung, häufig in realen Umgebungen. Mit VBOX können Sie mehrere Parameter von bis zu vier Fahrzeugen in Echtzeit messen. Unsere kostenlose Datenanalysesoftware (VBOX Test Suite) verfügt über mehrere ADAS-Plugins für eine schnelle und einfache Testdurchführung. Die Software kann sowohl online (wenn auf einem Laptop installiert und mit einer VBOX verbunden) als auch offline (zur Nachbearbeitung) verwendet werden.

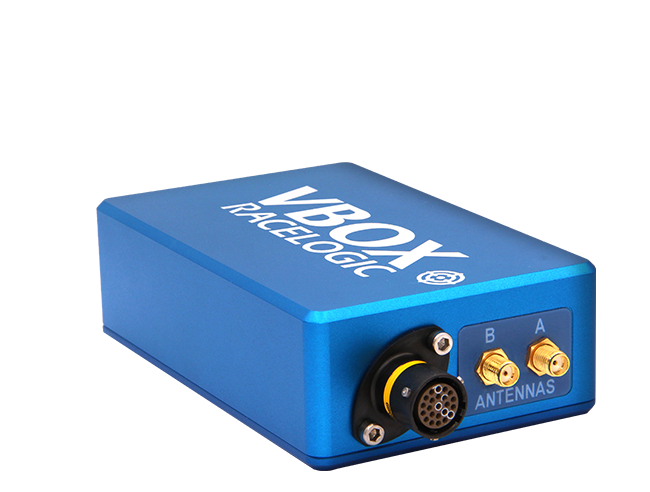

Unser 100-Hz-Datenlogger, VBOX 3i RTK, wurde speziell für ADAS-Tests entwickelt. Er empfängt Korrekturdaten einer RTK-Basisstation oder eines NTRIP-Modems über Funk und bietet in nahezu jeder Umgebung eine Genauigkeit im Zentimeterbereich. Unser Trägheitsnavigationssystem VBOX 3iS (100 Hz) ist ebenfalls mit RTK erhältlich. Es ist eine äußerst kostengünstige Lösung für Ihre Zielfahrzeuge und kann über Serial oder CAN mit einer VBOX oder einem Datenerfassungssystem eines Drittanbieters verbunden werden.

Eine beliebte Lösung für ADAS-Tests ist der Einsatz eines VBOX-Videodatenloggers. In jedem Fahrzeug können bis zu vier Kameras installiert werden, die Ihnen synchronisiertes, zeitgestempeltes Videomaterial und Datensätze von mehreren Fahrzeugen liefern. Dies kann Ihnen Stunden oder möglicherweise Tage der Nachbearbeitung ersparen.

Synchronisiertes HD-Video

Sparen Sie stundenlange Nachbearbeitung mit einem VBOX-Videodatenlogger, der synchronisierte Videos und Daten von jedem getesteten Fahrzeug bietet.

Roboter-Kompatibilität

Kompatibel mit gängigen Lenkrobotern der führenden Hersteller AB Dynamics und VEHICO für wiederholbare ADAS-Tests überall.

Indoor-ADAS-Tests

VBOX-Systeme bieten eine hohe Genauigkeit im Innen- und Außenbereich. Eine Aktualisierungsrate von 100 Hz stellt sicher, dass Sie nach EURO NCAP- und NHTSA-Standards testen können.

Datenanalyse-Software

Die VBOX Test Suite ist für alle VBOX-Benutzer kostenlos, in zehn verschiedenen Sprachen als Download erhältlich und mit mehreren ADAS-Plugins vorinstalliert.

Dedicated ADAS plugins

Quickly and easily perform ADAS tests such as Park Assist, AEB and ACC, using the pre-configured plugins that conform to EURO NCAP, NHTSA and other international standards.

Customisable dashboard

Display live or post-processed data on a series of gauges, as well as start, stop and reset tests with a single click.

Chart area

See a graphical representation of the data contained within a file. Any channel (e.g. Speed against Time) can be set as X/Y axis, and multiple channels and files can be overlaid.

Map area

The map area shows a positional trace of the path taken during testing. You can also overlay a positional trace onto a satellite image.

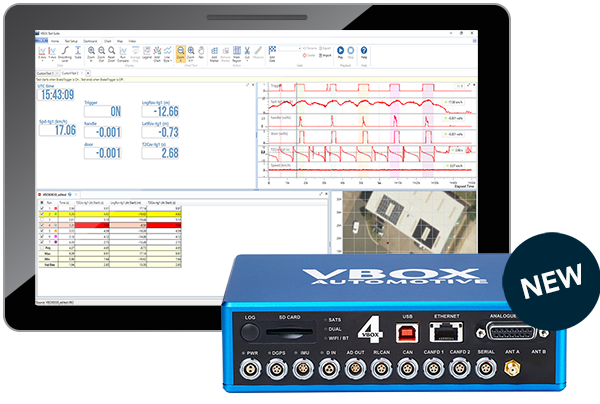

Kostenlose Datenanalyse-Software

Durch ein klares Layout und die Möglichkeit mehrere Datensätze gleichzeitig zu verarbeiten, erleichtert VBOX Test Suite Ihre Datenanalyse erheblich und verkürzt Ihre Nachbearbeitungszeit.

Es ist in zehn verschiedenen Sprachen erhältlich und wird mit mehr als sieben dedizierten ADAS-Plugins geliefert, mit denen Sie Fahrerassistenzsysteme problemlos vom Testfahrzeug aus validieren können.

Wie funktioniert es?

Erhöhte Genauigkeit mit RTK

Was ist Echtzeitkinematik (RTK)? Wie können Sie die Genauigkeit von GPS-Signalen mit RTK erhöhen? Was sind die Einschränkungen?

GPS in Fahrzeugtests

Wie leiten Sie Geschwindigkeit, Entfernung, Position und Neigung der Fahrzeugkarosserie aus GPS ab? Welche Faktoren sind entscheidend für die Erstellung genauer Messungen für Fahrzeugtests?
