VBOX Touch

VBOX Touch ist ein vielseitigen Datenlogger mit großem Farb-Touchscreen, CAN-Eingang und der Option, Ihre eigenen Apps in Python zu schreiben.

  • Präzise Datenaufzeichnung bei 10 oder 25 Hz
  • 4,3-Zoll-Farb-Touchscreen
  • Erhältlich mit RTK für eine Genauigkeit im Zentimeterbereich
  • Digitaler Eingang für Bremstests
  • 2x CAN-Bus-Schnittstelle
  • Erweiterte Funktionalität mit kostenlosen Apps

Hauptmerkmale

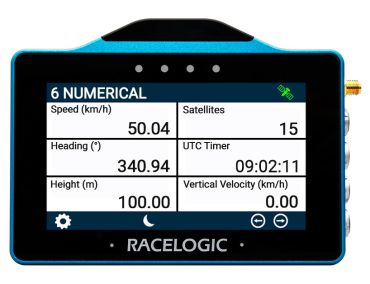

Großer Touchscreen

Der 4,3-Zoll-TFT-Touchscreen ist reaktionsschnell, bei Tageslicht hervorragend und ermöglicht es Ihnen, die Ergebnisse sofort einzusehen. LEDs mit hoher Helligkeit geben ein sofortiges Feedback zu Ihrem aktuellen Testverlauf.

Bremstriggereingang

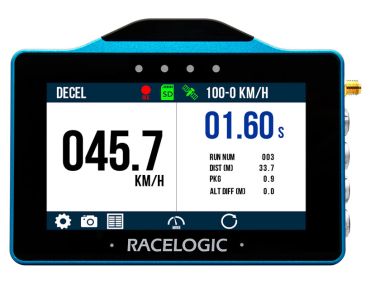

VBOX Touch ist ideal für die Durchführung von Trigger-aktivierten Verzögerungstests. Es unterstützt die Bremsauslöseeingabe und kann MFDD (Mean Fully Developed Deceleration) effizient berechnen.

RTK-Option

VBOX Touch RTK kann RTK-Korrektursignale von einer Basisstation oder einem NTRIP-Modem empfangen und erreicht so eine Positionsgenauigkeit von bis zu 1 cm.

CAN-Bus-Schnittstelle

VBOX Touch verfügt über zwei CAN-Bus-Schnittstellen, mit denen Sie direkt auf Daten des Fahrzeug-CAN-Busses und angeschlossene VBOX-Module wie IMU oder Mini Input Module zugreifen können.

Multi-Konstellation

Beide Modelle der VBOX Touch verfolgen mehrere Satellitensysteme. Dies verbessert die Positionsgenauigkeit und die Qualität der Geschwindigkeits-, Steuerkurs- und Positionsmessungen in Gebieten mit schlechtem GNSS.

Analysesoftware

Mit unserer benutzerfreundlichen Analysesoftware können Sie Ihre Daten mühelos überprüfen, sowohl live als auch in der Nachbearbeitung. VBOX Test Suite ist kostenlos und wird mit verschiedenen Testeinstellungen geliefert, um Ihre Arbeit zu erleichtern.

Kostenfreie Apps

Erweitern Sie Ihre Testfunktionalität mit kostenlosen Apps aus unserem App Store. Sie können zwischen der vorinstallierten Performance-App und anderen Apps wechseln, indem Sie sie einfach auf der SD-Karte austauschen.

Benutzerdefinierte Apps

VBOX Touch-Apps basieren auf Python-Skript, d. h. Sie können sie anpassen oder Ihre eigenen Apps schreiben und ausführen, wenn Sie Erfahrung mit der Skriptsprache haben.

Welche VBOX Touch ist die richtige für Sie?

Beide Varianten verfügen über einen großen, reaktionsschnellen 4,3-Zoll-TFT-Touchscreen und können direkt mit einem Bremsauslöser verbunden werden. Sie haben jedoch die Wahl, zwischen der Standard-VBOX Touch oder die VBOX Touch mit RTK.

VBOX Touch

  • 25 Hz GNSS-Empfänger mit interner Patch-Antenne
  • Konstellationsverfolgung von GPS, GLONASS, Galileo und BeiDou
  • Bei Tageslicht lesbarer 4,3-Zoll-TFT-Touchscreen
  • 4 x LED-Anzeigen zur visuellen Warnung
  • 20 cm Bremsweggenauigkeit (mit Bremsauslöser und externer Antenne)
  • Python-basierte Anwendungen; ideal für die Lösung benutzerspezifischer Testanforderungen
  • 2 x CAN-Bus-Schnittstellen
  • 1,3 m Positionsgenauigkeit (mit SBAS)
  • Kalibrierzertifikat nach ISO 17025

VBOX Touch RTK

  • 10 Hz GNSS-Empfänger mit interner Patch-Antenne
  • Konstellationsverfolgung von GPS, GLONASS und Galileo oder BeiDou
  • Bei Tageslicht lesbarer 4,3-Zoll-TFT-Touchscreen
  • 4 x LED-Anzeigen zur visuellen Warnung
  • 5 cm Bremsweggenauigkeit (mit Bremsauslöser und externer Antenne)
  • Python-basierte Anwendungen; ideal für die Lösung benutzerspezifischer Testanforderungen
  • 2 x CAN-Bus-Schnittstellen
  • ±1 cm Positionsgenauigkeit mit RTK
  • Kalibrierzertifikat nach ISO 17025

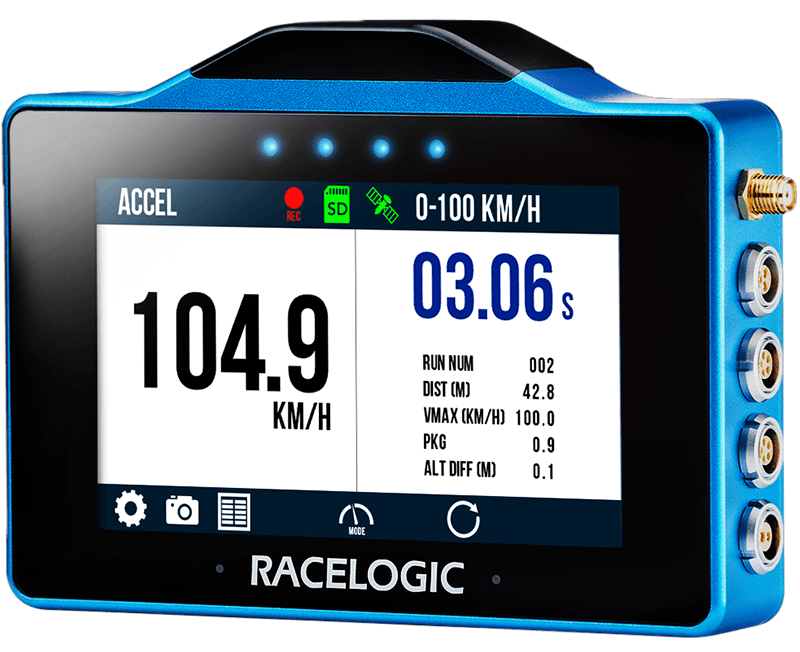

VBOX Touch

Die VBOX Touch verfügt über einen 25-Hz-GNSS-Empfänger, einen reaktionsschnellen Farb-Touchscreen und die Möglichkeit, mehrere Anwendungen auf derselben Hardware auszuführen.

Anwendungen werden in Python-Skript geschrieben, sodass Benutzer mit Programmierkenntnissen ihre eigenen Anwendungen erstellen können, einschließlich CAN-basierter Apps, um spezifische Testanforderungen zu erfüllen.

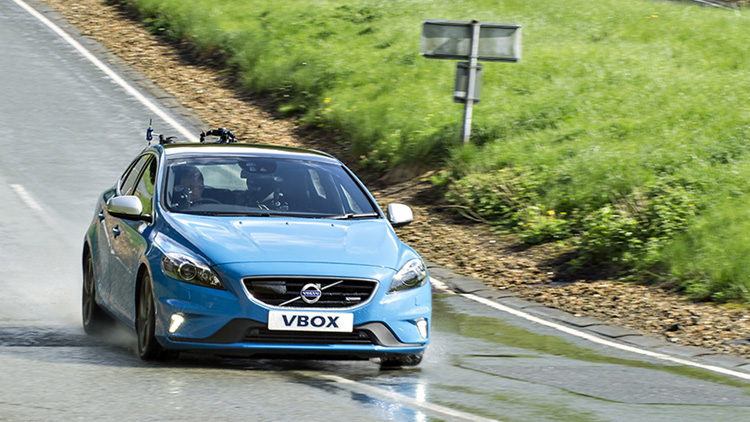

Performance & Dauertests

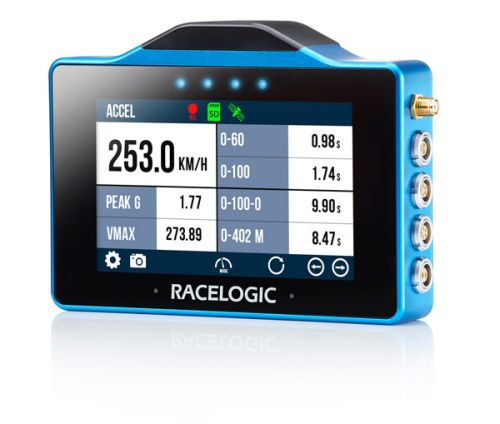

VBOX Touch ist mit der Performance-App vorinstalliert, mit Shortcuts für beliebte Beschleunigungstests wie z.B. den 0-100 km/h-Test oder den Viertelmeilen-Test, sowie beliebte Verzögerungstests wie beispielsweise von 100 auf 0 km/h.

Die Speed Profiler-App eignet sich hervorragend zum Durchführen von Dauer- oder Kraftstoffverbrauchstests. Es gibt Fahrern visuelle und akustische Warnungen, um ihnen zu helfen, während des Tests, innerhalb eines bestimmten Geschwindigkeitsprofils zu bleiben.

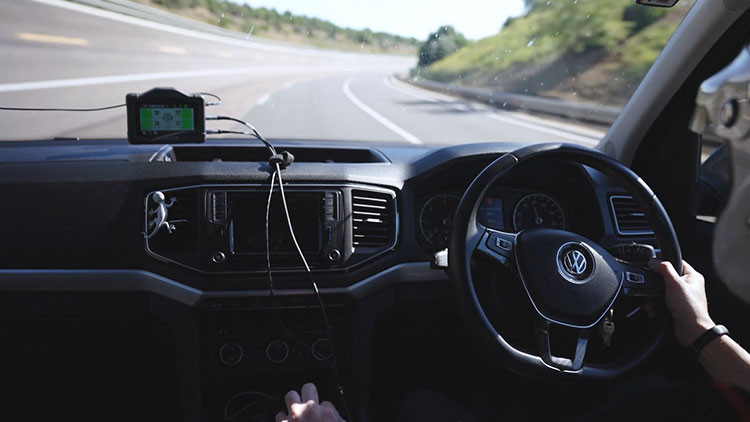

Überwachung der Brems- und Reifentemperatur

Wenn Sie VBOX Touch mit unseren Brems- oder Reifentemperatursensoren verbinden, können Sie die Oberflächentemperatur Ihrer Reifen oder Bremsscheiben in Echtzeit messen, protokollieren und anzeigen.

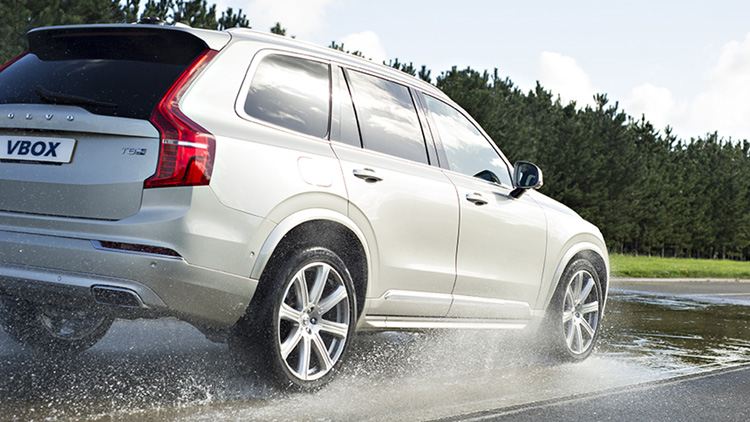

Brems- und Reifenprüfung

Mit VBOX Touch RTK können Sie die Bremsleistung eines Fahrzeugs mit einer Bremsgenauigkeit von 5 cm und integrierter MFDD-Berechnung bewerten.

Es verfügt über einen digitalen Bremsauslöseeingang und zwei CAN-Schnittstellen, die Ihnen zusätzliche Daten direkt vom Fahrzeug-CAN-Bus oder über verschiedene VBOX-Module, einschließlich IMU, Thermoelement oder Mini-Eingangsmodul, liefern.

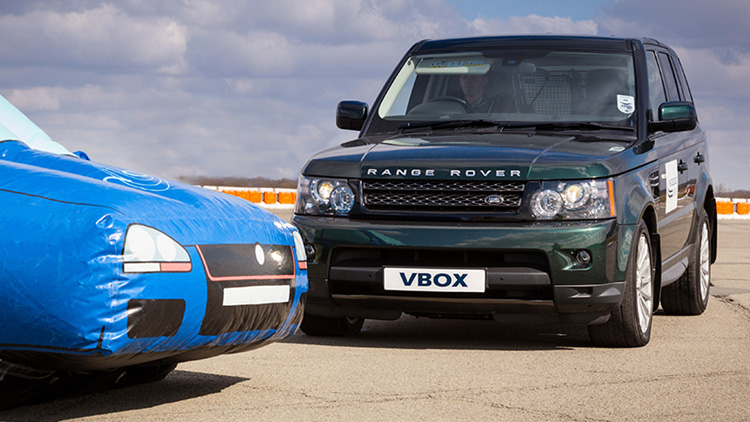

ADAS-Tests

Suchen Sie nach einer kostengünstigen Lösung für Tests auf offener Straße?

Indem Sie zwei VBOX Touch RTK-Einheiten mit einem NTRIP-Modem und einem 2,4-GHz-Funkgerät verbinden, können Sie die Entfernung zwischen zwei sich bewegenden Objekten in Echtzeit messen. Diese Methode bietet außergewöhnliche Präzision zu einem wettbewerbsfähigen Preis.

VBOX Touch RTK

VBOX Touch RTK ist die ideale Lösung für alle, die bei ihren Prüfanwendungen eine zentimetergenaue Positionsgenauigkeit benötigen.

Ausgestattet mit einem RTK-fähigen GNSS-Empfänger mit 10 Hz liefert VBOX Touch RTK robuste Positionsgenauigkeit und präzise Geschwindigkeits- und Entfernungsmessungen zu einem äußerst wettbewerbsfähigen Preis. Durch den Empfang von RTK-Korrektursignalen über eine Basisstation oder ein NTRIP-Modem können Sie auf der Teststrecke oder auf offenen Straßen eine Positionsgenauigkeit von bis zu 1 cm erreichen.

Bei der Berechnung des Bremswegs bietet VBOX Touch RTK eine Genauigkeit von 5 cm.


VBOX Touch App Store


VBOX Touch kommt vorinstalliert mit der vielseitigen Performance-App, die für die Durchführung von Beschleunigungs- und Verzögerungstests, der Messung von Rundenzeiten und der Geschwindigkeitsanzeige entwickelt wurde.

Für andere Anwendungen, wie z. B. Reifentemperaturüberwachung, Dauertests oder Ereignismarkierung, können Sie kostenlos weitere Apps in unserem App Store herunterladen. Sie können sogar Ihre eigenen Anwendungen schreiben und ausführen, wenn Sie mit Python-Skript vertraut sind. Die Möglichkeiten sind endlos. Um zur Standardfunktionalität von VBOX Touch zurückzukehren, installieren Sie die Performance-App einfach erneut.

Hier eine Auswahl unserer kostenlosen Apps:

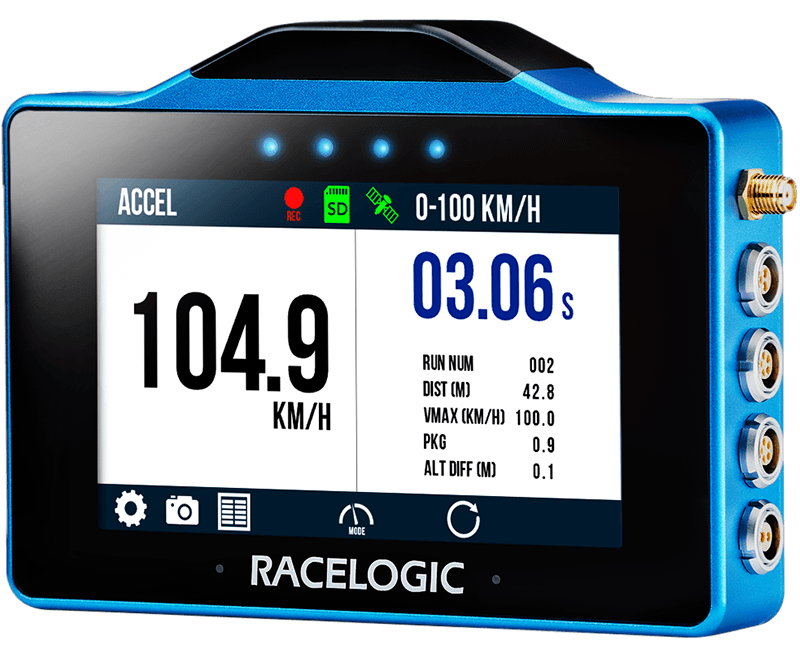

Performance App (Standard)

Diese Anwendung wird standardmäßig mit VBOX Touch geliefert und ermöglicht es Ihnen, Beschleunigungs- und Verzögerungstests durchzuführen sowie Ihre Rundenzeiten, Live-Geschwindigkeit, Durchschnittsgeschwindigkeit oder Höchstgeschwindigkeit zu messen.

Multi-Funktionsdisplay

Mit der Multi-Function Display App können Sie die VBOX Touch als Display verwenden, wenn sie mit einer VBOX 3i verbunden ist. Sie benötigen das Kabel 'RLCAB005-C', um die VBOX Touch mit einer VBOX 3i zu verbinden.

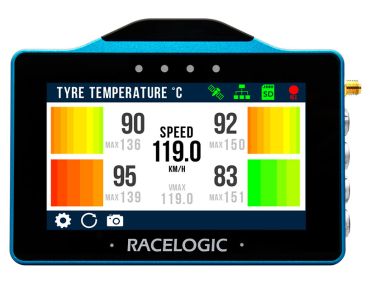

Reifentemperatur-Überwachung

Messen, protokollieren und zeigen Sie die Oberflächentemperatur aller Reifen in Echtzeit über Heatmaps, Live- und Maximaltemperaturwerte an. Sie benötigen ebenfalls das RACELOGIC Reifentemperatursensor-Kit (RLACS272).

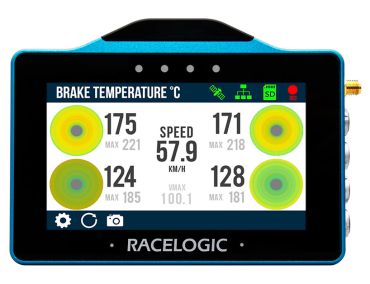

Bremstemperatur-Überwachung

Die Brake-Temperature-Monitoring-App zeigt Ihnen in Echtzeit die Temperatur jeder Bremsscheibe an. Um diese App nutzen zu können, benötigen Sie das Bremstemperaturüberwachungssensor-Kit (RLACS314).

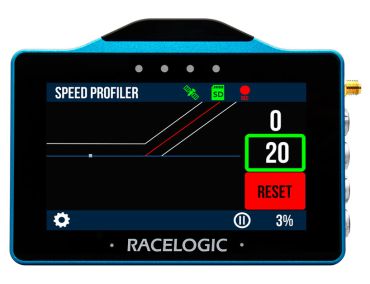

Speed-Profiler

Ideal für Haltbarkeit, Kraftstoffverbrauch und Reifentests. Sie können ein Geschwindigkeitsprofil erstellen, auf das Gerät laden und der Fahrer erhält optische und akustische Warnungen bei Abweichungen von der Sollgeschwindigkeit.

Achtung: Es kann jeweils nur eine App auf der VBOX Touch ausgeführt werden. Wenn Sie eine App auf Ihre VBOX Touch geladen haben, können Sie zur Standardfunktionalität des Geräts zurückkehren, indem sie erneut die Performance-App installieren. Sie können ebenso zwischen anderen Apps wechseln, indem Sie diejenige, die Sie verwenden möchten, installieren.


Benutzerdefinierte Anwendungen


Wenn Sie eine bestimmte VBOX Touch-Anwendung benötigen, kontaktieren Sie uns bitte, damit wir Ihre genauen Anforderungen verstehen und Ihnen mitteilen können, ob wir die App entwickeln oder Ihnen möglicherweise sogar Skripte zur Verfügung stellen können, um sie selbst zu schreiben. Bitte beachten Sie, dass je nach Komplexität der Anfrage Entwicklungskosten anfallen können.

Schreiben Sie Ihre eigenen Apps


Eine Sammlung von Skripten, die Ihnen beim Schreiben von Code für die VBOX Touch helfen sollen, kann hier heruntergeladen werden. Jedes Skript zeigt, wie eine oder mehrere Funktionen des Produkts verwendet werden. In der Readme-Textdatei finden Sie Details zu den einzelnen Apps und zur Ausführung der Skripte. Weitere Unterstützung beim Schreiben von Code für die VBOX Touch erhalten Sie von VBOX-Support.

RTK-Positionskorrekturdienst

Wir bieten beim Kauf einer RTK-fähigen VBOX flexible Optionen für den Zugriff auf den Topnet Live GNSS-Positionskorrekturdienst.

Kostenfreie Analyse-Software

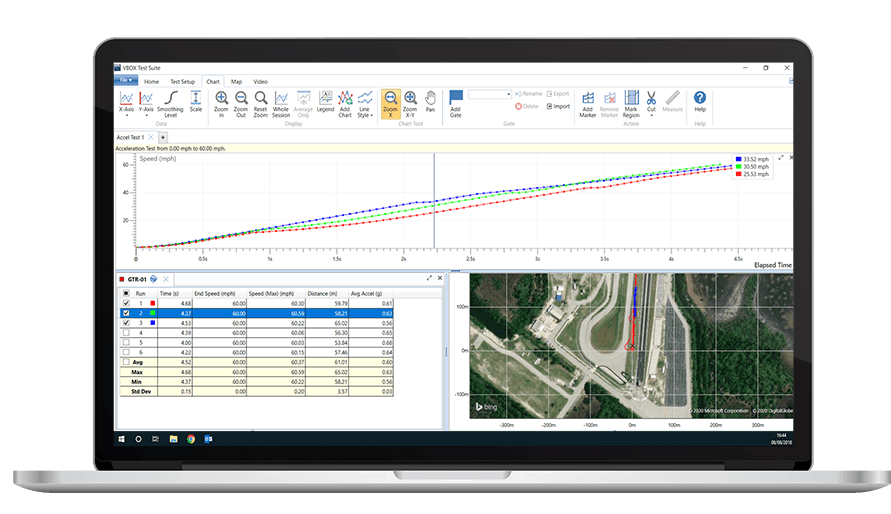

VBOX Test Suite


Unsere intuitive Datenanalyse-Software ist mit anwendungsspezifischen Plugins vorinstalliert, mit denen Tests schnell und einfach durchgeführt werden können.

Alle VBOX-Datenlogger können mit unserer kostenlosen Datenanalyse-Software verwendet werden. Die aufgezeichneten Daten werden von der VBOX Touch auf der SD-Karte als .vbo-Datei gespeichert und können dann über einen PC mit der VBOX Test Suite analysiert werden. Um Live-Daten anzuzeigen, können Sie VBOX Touch auch direkt an einen Computer anschließen. Hierfür ist ein extra Kabel erforderlich (RLCAB001).

  • Über 25 anwendungsspezifische Plugins
  • Live- und Post-Event-Datenanalyse
  • Erstellen Sie Ihre eigenen benutzerdefinierten Tests
  • Anpassbares Layout
  • Erstellen Sie einfach Diagramme, Tabellen und Berichte
  • Analysieren Sie mehrere Datensätze gleichzeitig

Add-ons und Zubehör


NTRIP-Modem

Das VBOX NTRIP-Modem ermöglicht es einer VBOX Touch RTK, Positionskorrekturdaten über Netzwerk-RTK zu empfangen, ohne dass eine VBOX-Basisstation verwendet werden muss.

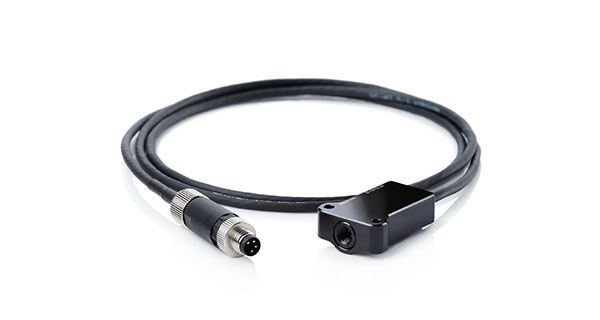

Reifen-/ Bremstemperatursensoren

Mit der Reifen- bzw. Bremstemperatur-App (siehe Apps Store) geladen und an vier Infrarot-Temperatursensoren (RLACS314 für Bremstemperaturen, RLACS272 für Reifentemperaturen) angeschlossen, kann die VBOX Touch die Oberflächentemperatur aller vier Reifen oder Bremsscheiben messen, protokollieren und anzeigen.

Mini-Eingangsmodul

Das Mini-Eingangsmodul ermöglicht die zusätzliche Messung von Daten wie Raddrehzahl, Drehzahl, Temperatur, Kraftstofffluss, Drosselklappenwinkel und Pedalkräfte.

Bremspedalauslöser

Der VBOX-Bremspedalauslöser ermöglicht die präzise Messung der Bremspedalanwendung während der Bremsung. Der genaue Zeitpunkt wird von der VBOX mit einer hohen Abtastfrequenz erfasst und aufgezeichnet.

Basisstation

Eine VBOX Basisstation verbessert die Positionsgenauigkeit der VBOX Touch RTK durch die Berechnung und Übertragung von Positionskorrekturdaten.

IMU04-Trägheitsmesseinheit

Die VBOX IMU bietet hochgenaue Messungen der Nick-, Wank- und Gierrate mit drei Geschwindigkeitskreiseln sowie der x-, y- und z-Beschleunigung über drei Beschleunigungsmesser.

Technische Daten


Geschwindigkeit

Genauigkeit
0,1 km/h (Durchschnitt aus 4 Proben)
Max. Geschwindigkeit
1600 km/h
Min. Geschwindigkeit
0,5 km/h
Auflösung
0,01 km/h

Beschleunigung

Genauigkeit
1 %
Maximum
4 g
Auflösung
0,01 g

Absolute Position

Genauigkeit (Standalone)
H: 2 m CEP*
Genauigkeit mit SBAS
H: 1,3 m CEP*
Aktualisierungsrate
25 Hz
Auflösung
0,00185 m

Absolute Position

Genauigkeit mit RTK
H: 0,01 m + 1 ppm CEP*
V: 0,01 m + 1 ppm R50*
Genauigkeit mit SBAS
H: 1,0 m CEP*
Genauigkeit (Standalone)
H: 1,5 m CEP*
Aktualisierungsrate
10 Hz
Auflösung
0,00185 m

Heading (Fahrtrichtung)

Genauigkeit
0,3°
Auflösung
0,01°

Abstand

Genauigkeit
0,05 % (<50 cm pro km)
Auflösung
1 cm

Trigger-aktivierte Bremsung

Genauigkeit
±20 cm

Trigger-aktivierte Bremsung

Genauigkeit
±5 cm

*Die Genauigkeiten können je nach Anzahl der verwendeten Satelliten, Hindernisse, Satellitengeometrie (PDOP), Mehrwegeffekten und atmosphärischen Bedingungen variieren. Für eine maximale Systemgenauigkeit halten Sie sich immer an bewährte Verfahren der GNSS-Datenerfassung. 1 ppm bedeutet 1 mm/km von der Basis entfernt. Ppm ist limitiert auf eine Basislinie von bis zu 20 km.

Bitte laden Sie die Datenblätter herunter, um die vollständigen Spezifikationen zu erhalten.
