GPS/GNSS-Antennen & Halterungen

Racelogic bietet je nach Messsystem, verwendetem Fahrzeugtyp und Umgebungsbedingungen verschiedene Antennen und Montageoptionen.

Antennenoptionen


Flache Antennen

Standardmäßige magnetische Patch-Antennen eignen sich dort, wo sie einen uneingeschränkten Blick auf den Himmel und eine gute metallische Grundplatte wie ein Autodach haben.

RLACS324

Dual-Band-GNSS-Antenne
  • Kommt mit einem abnehmbaren 4-m-SMA-Antennenkabel (RLCAB080-4).
  • Diese Antenne wird mit allen VBOX 3i RTK (ab V5), VBOX 3i ADAS und VBOX 4 geliefert.
  • Diese Antenne verfolgt GPS L1/L2, Glonass G1/G2, BeiDou B1/B2, und Galileo E1/E5b.

RLACS284

GPS/ GLONASS-Antenne
  • Fest verbundenes 2-m-Antennenkabel mit RG-174 und MCX-Stecker.
  • Diese Antenne wird mit VBOX Sport, VBOX LapTimer, VBOX Pit Lane Timer und Performance Box Touch geliefert.
  • Sie verfolgt GPS und GLONASS.

RLACS262

GPS/ GLONASS/ Galileo-Antenne
  • Fest verbundenes 3-m-Antennenkabel mit RG-174 und SMA-Stecker.
  • Diese Antenne wird mit VBOX Sport V2, VBOX Touch und VBOX Video HD2 geliefert.
  • Sie verfolgt GPS, GLONASS und Galileo.

RLACS158

GPS-L1-Antenne
  • Kommt mit einem abnehmbaren 4-m-RG174-Antennenkabel (RLCAB071-4).
  • Diese Antenne kann mit allen VBOX 3i- und 100-Hz-Geschwindigkeitssensoren verwendet werden.
  • Diese Antenne verfolgt nur GPS-Satelliten.

RLACS156RTK

GPS/ GLONASS-Antenne
  • Kommt mit einem abnehmbaren 4-m-RG223-Antennenkabel (RLCAB080-4).
  • Diese Antenne wird mit allen VBOX 3i RTK (ab V5) geliefert, da das RG223-Kabel die Leistung im Doppelantennen- und RTK-Modus maximiert.
  • Diese Antenne verfolgt GPS- und GLONASS-Satelliten mit einer RTK- und GLONASS-fähigen VBOX.

RLACS156

GPS/ GLONASS-Antenne
  • Kommt mit einem abnehmbaren 4-m-RG174-Antennenkabel (RLCAB071-4).
  • Diese Antenne wird mit allen Einzel- und Doppelantennen VBOX 3i (nur VBOX 3i RTK bis V4), sowie den 100-Hz-Geschwindigkeitssensor-Varianten geliefert.
  • Diese Antenne verfolgt GPS- und GLONASS-Satelliten mit einer RTK- und GLONASS-fähigen VBOX.

RLACS070

GPS-Antenne
  • Fest verbundenes 3-m-Antennenkabel mit MCX-Stecker.
  • Diese Antenne wird mit Video VBOX Lite geliefert und kann mit VBOX Sport verwendet werden, wenn die interne Antenne keine Satelliten sehen kann, z. B. wenn das Fahrzeug eine athermische Windschutzscheibe hat.
  • Diese Antenne verfolgt nur GPS-Satelliten.

RLVBACS018

GPS/ GLONASS/ Galileo-Antenne
  • 5 m langes, fest verbundenes Antennenkabel mit SMA-Stecker.
  • Diese Antenne wird mit den 25 Hz Speed Sensor, VBOX Micro und Video VBOX Pro geliefert.
  • Diese Antenne verfolgt GPS, GLONASS and Galileo-Satelliten.

Antennen mit Grundplatte

Groundplane-Antennen bieten den besten Schutz gegen Mehrwegereflexionen. Sie werden verwendet, wenn keine geeignete Grundplatte vorhanden ist, und sind ideal für hochgenaue Positions-, Schiffs- und Bergbauanwendungen.

RLACS279

Zweifrequenz-GNSS-Antenne
  • Abnehmbares, 3 m langes TNC-zu-TNC-RG233-Kabel (RLCAB101-3).
  • Diese Antenne kann mit einer RTK- und GLONASS-fähigen DGPS-Basisstation verwendet werden.
  • Es verfolgt GPS L1, L2, L5, GLONASS L1, L2, Galileo E1, E5a, E5b, BeiDou B1, B2 und L-Band.

RLACS193

GPS-Antenne mit Magnethalterung
  • Abnehmbares 3 m langes Antennenkabel mit SMA-Anschluss.
  • Diese Antenne kann mit VBOX II-Geräten und für Mehrantennen-Setups (Schräglaufwinkeltest usw.) verwendet werden.
  • Sie verfolgt nur GPS.

RLVBACS067

Zweifrequenz-GNSS-Antenne mit Montageplatte
  • Abnehmbares, 3 m langes RG233-SMA-zu-TNC-Kabel.
  • Diese Antenne kann mit jeder VBOX 3i verwendet werden.
  • Sie verfolgt GPS L1, L2, L5, GLONASS L1, L2, Galileo E1, E5a, E5b, BeiDou B1, B2 und L-Band.
  • Dies ist im Grunde die RLACS279-Antenne mit Montageplatte.

Antennenhalterungen


Racelogic bietet mehrere Antennenmontageoptionen für alle Arten von Fahrzeugdachmaterialien sowie Antennentrennungs- und IMU-Montageanforderungen.

RLACS223

Dachsaughalterung

Diese Vakuumsaughalterung ermöglicht die Verwendung einer Magnetantenne bei Fahrzeugen ohne Metalldach, z. B. Fahrzeuge mit Aluminiumchassis, Glasdächern oder Kohlefaserkarosserie.

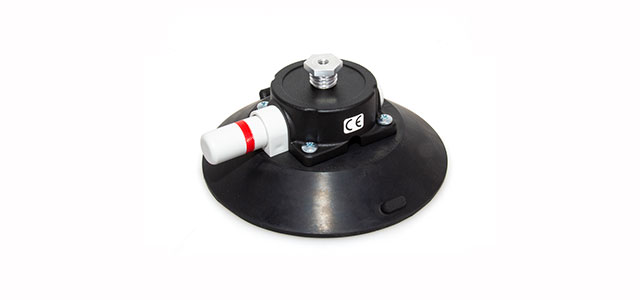

RLACS159

Dachhalterung für Antennen mit Grundplatte

Diese Vakuumsaughalterung ermöglicht die Verwendung einer Groundplane- Antenne (z. B. RLVBACS067) in Fahrzeugen ohne Metalldach, z. B. Fahrzeuge mit Aluminiumchassis, Glasdächern oder Kohlefaserkarosserie.

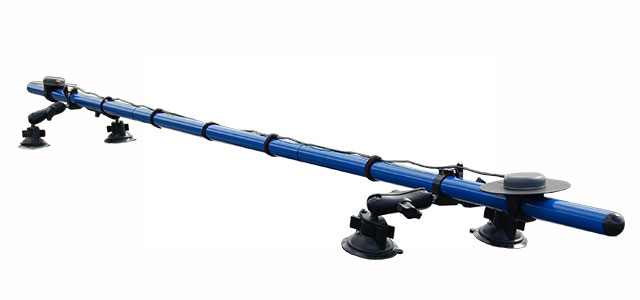

RLACS171

Doppelantennen-Montagestange

Mit diesem Montagesystem wird der Antennenabstand für Schräglaufwinkel und andere dynamische Tests auf bis zu 2,5 m erweitert.

Antennenpositionierung


Die Qualität des empfangenen Signals kann durch Reflexionen von umgebenden Gebäuden, Bäumen und anderen Hindernissen verringert werden. Dies ist als Mehrweg bekannt und kann zu erhöhtem Rauschen und verringerter Genauigkeit führen. Um das beste Signal zu erhalten, sollten Sie diese Richtlinien befolgen, wenn Sie eine GPS-Antenne platzieren.

Typische Antennenplatzierung

For any GPS antenna, the best signal will be received with the clearest view of the sky. As a guide, the following should be observed when determining the best place to locate your antenna:

  • Pkw: Auf dem Dach, von anderen Antennen und Dachträgern entfernt
  • Pkw (kein Dach): Auf dem höchsten Punkt des Kofferraums
  • Motorrad: Hinten so weit wie möglich vom Fahrer entfernt
  • LKW: Auf oder hinter der Kabine oder auf dem Anhänger
  • Andere Fahrzeuge: Weg von Metallhindernissen und so hoch wie möglich

Auswirkungen von verrauschten GPS-Signalen

  • Weniger genaue allgemeine Leistungsergebnisse. Wenn der Fahrzeugtest die Geschwindigkeit als Start- oder Endbedingung verwendet, kann der Test zum falschen Zeitpunkt gestartet oder gestoppt werden, was zu falschen Ergebnissen führt
  • Weniger genaue Quer- und Längsbeschleunigungsdaten
  • Weniger genaue Tests für den Kurvenradius und die Mittellinienabweichung
  • Weniger genaue Schräglaufwinkelmessung
  • Weniger genaue Fahrzeugposition / Fahrlinie

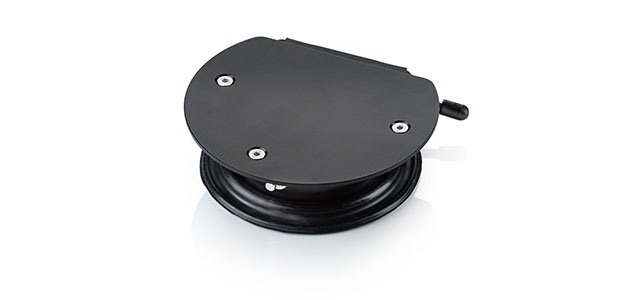

IMU-Dachhalterungen


Die einfachste Methode zur Montage der IMU besteht darin, sie direkt auf dem Fahrzeugdach neben der GPS-Antenne zu platzieren.

RLACS340

IMU-Dachhalterung

Mit dieser Dachhalterung kann eine IMU05 sicher im maßgefrästen Gehäuse befestigt werden, während dessen magnetische Basis dafür sorgt, dass die IMU sicher an Ort und Stelle bleibt.

Eine Magnetantenne kann dann direkt über der IMU platziert werden, sodass die Datenquellen am selben Punkt gemessen werden können.

RLACS230

IMU-Dachhalterung für Antennen mit Grundplatte

Mit dieser Dachhalterung kann eine IMU04/05 sicher im maßgefrästen Gehäuse befestigt werden, während dessen magnetische Basis dafür sorgt, dass die IMU sicher an Ort und Stelle bleibt.

Eine Antenne mit Grundplatte kann dann direkt über der IMU platziert werden, sodass die Datenquellen an derselben Stelle gemessen werden können.

RLACS342

Vakuumstativhalterung

Bei Verwendung eines Fahrzeugs mit einem Nichteisendach wie Aluminium, Kohlefaser oder Glas (Sonnendach) hält die magnetische IMU-Dachhalterung nicht und eine zusätzliche Saughalterung ist erforderlich.

Mit ihren drei Kontaktpunkten gewährleistet die Vakuumstativhalterung eine sehr stabile Befestigung und reduziert IMU-Vibrationen, die möglicherweise vom Fahrzeugdach übertragen werden.

Die verstellbaren Hebelarme ermöglichen das Nivellieren der IMU auf einem unebenen Dach, während die Montagemöglichkeiten am Fahrzeug erweitert werden. Sie können beispielsweise die Halterung teilweise oder vollständig auf dem Glasdach eines Coupés befestigen, wenn Sie versuchen, eine größere Antennentrennung in einem Doppelantennen-Setup zu erzielen.

RLACS341

Stabhalterung mit Eisenplatte

Wenn Sie mit einer VBOX 3i-Doppelantenne testen und nach einer maximalen Antennentrennung interessiert sind*, ermöglicht die Verwendung eines Dachmontagestabs (RLACS171) in Kombination mit dieser Halterung eine schnelle Ausrichtung der Doppelantenne.

Ein zusätzliches Paar Saugarme wird mitgeliefert, um die IMU auf dem Dach zu stabilisieren.

*Der maximale Antennenabstand verbessert die Genauigkeit der Schräglaufwinkelmessung

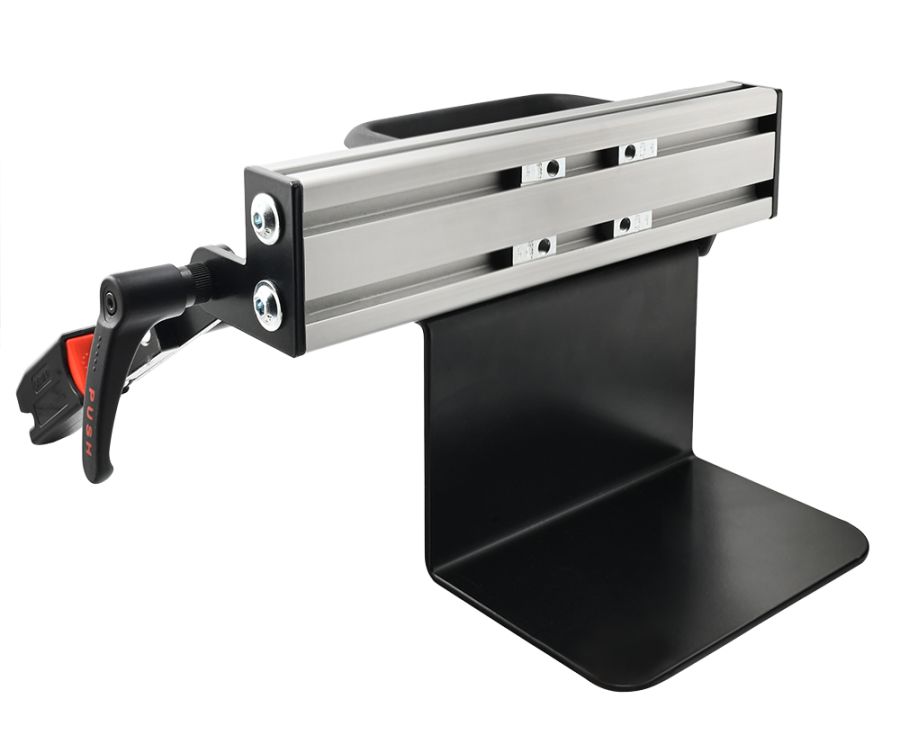

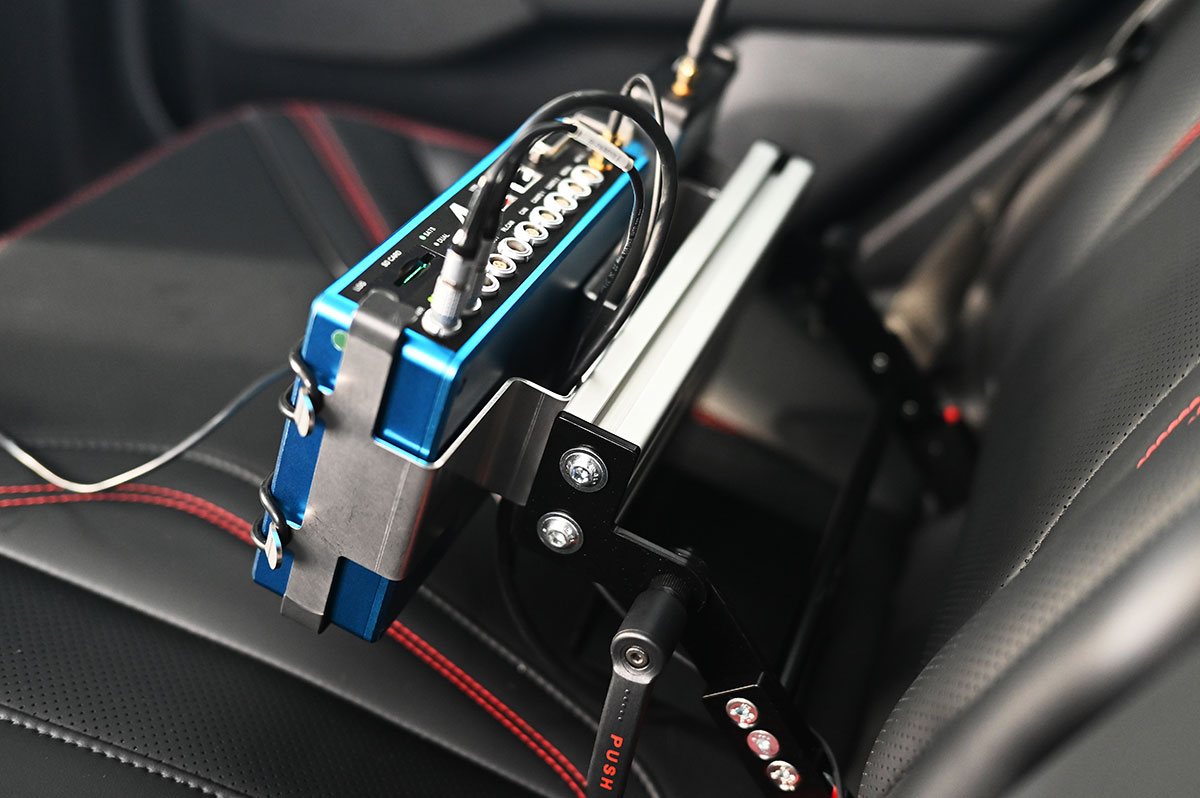

Befestigung im Fahrzeug


Wenn eine Dachmontage der IMU/ VB3iS nicht möglich ist, kann diese mit den folgenden Befestigungslösungen im Fahrzeug angebracht werden.

IMU04/05-Montagelösung (RLACS296)

Inklusive ausziehbarer Montagestange und Halterung

Dieser dreiteilige Teleskop-Montagearm (RLACS212-v2) wird im Fahrzeug zwischen dem Fahrzeugdach und dem Boden festgeklemmt. Es ist auf eine Länge von 70 bis 150 cm einstellbar, zu der weitere 20 cm hinzugefügt werden können, indem ein dritter Abschnitt über dem Kompressionshebel befestigt wird. Beide Enden sind an einer 8 x 13 cm großen Platte befestigt, die auf einer Gelenkverbindung sitzt, um unebene Oberflächen auszugleichen. Die IMU kann an die mitgelieferte Halterung (RLACS294) angeschraubt werden, die selbst fest mit dem Teleskoparm verschraubt ist.

VBOX 3iS-Montagelösung (RLACS295)

Inklusive ausziehbarer Montagestange und Halterung

Diese Lösung ermöglicht die vertikale Montage der VBOX 3iS und VBOX Omega. Die dreiteilige Teleskop-Montagestange (RLACS212-v2) ist auf eine Länge zwischen 70 und 150 cm einstellbar.  Weitere 20 cm können über den Kompressionshebel hinzugefügt werden. Beide Enden sind an einer 8 x 13 cm großen Platte befestigt, die auf einer Gelenkverbindung sitzt, um unebene Oberflächen auszugleichen. Die VB3iS-V2 kann an der mitgelieferten Klammerhalterung (RLACS346) angeschraubt werden, die selbst fest mit dem Teleskoparm verschraubt ist.
