Centreline Deviation Testing

Messen Sie die Seitenwindanfälligkeit und die Tendenz zur Linienabweichung eines Fahrzeugs zentimetergenau

  • Stellen Sie sicher, dass ein Fahrzeug bei der End-Of-Line-Prüfung nicht nach links oder rechts zieht
  • Erfassen Sie die Referenzfahrtrichtung unmittelbar vor Testbeginn, um einen echten Vergleich zu erhalten
  • Verstehen Sie die Auswirkungen äußerer Bedingungen auf das Fahrzeugverhalten
  • Es ist keine festgelegte Fahrtrichtung über das Testfeld erforderlich
  • Kostenlose Echtzeit-Datenanalyse-Software

Prüfen Sie die Mittellinienabweichung mit VBOX


Die VBOX 3i ist das branchenübliche Prüfgerät für berührungslose Geschwindigkeits- und Entfernungsmessungen, das von nahezu allen Fahrzeugherstellern der Welt verwendet wird. Es bietet eine Positionsgenauigkeit im Zentimeterbereich und liefert Ihnen die Daten, die Sie zur Überprüfung der Seitenwindanfälligkeit und der Tendenz zu Linienabweichungen eines Fahrzeugs benötigen.

Die VBOX ermittelt die Fahrtrichtung (Heading) anhand der Daten, die unmittelbar vor dem Test erfasst wurden. Solange das Fahrzeug vor dem Loslassen des Lenkrads in einer geraden Linie gehalten wird, kann der Test in jede Richtung über das Testfeld durchgeführt werden.

Hohe Genauigkeit

Der VBOX 3i RTK-Datenlogger bietet hochgenaue Geschwindigkeits-, Positions- und Richtungsdaten mit einer Positionsgenauigkeit im Zentimeterbereich.

Live Display

Our free data analysis software, VBOX Test Suite, can be installed on a Windows computer or tablet within the test vehicle, offering real-time display of all measured parameters.

IMU Integration

Using a VBOX Inertial Measurement Unit (IMU) improves accuracy and noise levels and enhances the dynamic response to velocity. IMU integration also combats satellite drop-out for up to 10 seconds without lock.

VBOX Test Suite analysis software

Our user-friendly, intuitive data analysis software makes the process of recording and analysing your test data as quick and easy as possible. The software is free to all VBOX users and can be installed on Windows computers and tablets, making it easy to test in real-time.

Multiple data sets can be analysed simultaneously in the workspace area, with a separate tab for each test ensuring all your data is available on one screen.

Testing Equipment


A typical Centreline Deviation test setup consists of a VBOX 3i 100 Hz data logger, which is available with a choice of single or dual antennas, and RTK, should you require cm-level position accuracy. A Racelogic Steering Wheel Sensor can also be used to accurately monitor steering angle.

Measured Parameters

  • Centreline deviation (<50 cm positional accuracy)
  • Vehicle heading (0.1° RMS)
  • Vehicle speed (0.1 km/h)
  • Steering angle (0.1° RMS)

Powerful 100 Hz Data Logging

The VBOX 3i is the industry standard data logger for non-contact speed and distance measurement, and can be used for almost any automotive application, including Centreline Deviation testing.

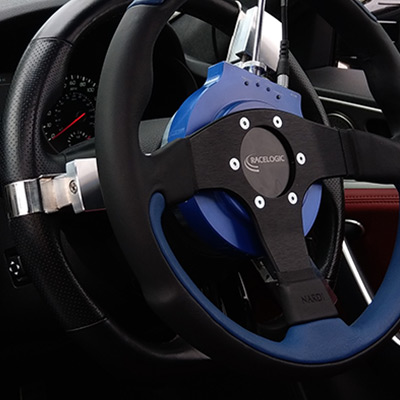

Steering Wheel Sensor

The RACELOGIC Steering Wheel Sensor connects directly to the VBOX 3i and measures a vehicle’s steering angle to within 0.1° RMS. It can be calibrated to ISO 17025 standard and is easy to install on almost any vehicle.

VBOX Speed Sensor (Optional)

Depending on the level of accuracy required, a 5 Hz, 10 Hz, 20 Hz or 100 Hz VBOX Speed Sensor can be used to measure speed, position or acceleration, if you do not require logging capabilities.
