Fahrdynamikprüfung

Mit VBOX-Systemen können Sie schnell und einfach eine Vielzahl dynamischer Fahrzeugtests in Echtzeit durchführen.

  • Spurwechsel (ISO3888-2/ Elchtest)
  • ESC (FMVSS126)- & ECER13H-Tests
  • Prüfung der Mittellinienabweichung
  • Längs- und Queraquaplaning-Tests
  • Fahrverhalten und Fahrkomfort

Welche Fahrzeugdynamiktests können Sie mit einer VBOX durchführen?

Wir bieten eine Komplettlösung zum Testen des Fahrverhaltens und der Dynamik eines Fahrzeugs. Die Genauigkeit von VBOX-Systemen in Kombination mit unserer kostenlosen Datenanalysesoftware ermöglicht es Ihnen, problemlos nach den neuesten globalen Vorschriften zu testen.

Standardverfahren für Aquaplaning-, ESC-, Centreline Deviation-, Lane Change- und Reifentests können mit einem VBOX-Datenlogger durchgeführt werden, der branchenführende Leistung bietet. VBOX 3i verfügt über eine Aktualisierungsrate von 100 Hz und ist daher ideal für hochdynamische Anwendungen geeignet, bei denen Geschwindigkeit, Position und Fahrtrichtung (heading) genau gemessen werden müssen. VBOX 3i ist auch mit Doppelantenne erhältlich und kann mit der VBOX Trägheitsmesseinheit (IMU04) für hochgenaue Messungen von Nick-, Wank- und Gierraten verwendet werden.

Fahrzeughandling & Dynamiktests mit VBOX

Prüfung der elektronischen Stabilitätskontrolle (ESC)

Die VBOX 3i ist mit Lenkrobotern kompatibel und ermöglicht es Ihnen Sinus-Dwell-Test durchzuführen, ohne dass Höhensensoren oder Beschleunigungsmesser erforderlich sind.

  • Geeignet für FMVSS126- und ESC R13H-Tests
  • Integration mit Lenkroboter für konsistente Tests
  • Kostengünstig im Vergleich zu herkömmlichen ESC-Testprodukten
  • Hochgenaue Messungen von Position, Geschwindigkeit und Gierrate
  • Echtzeit-Tests mit synchronisiertem Video und Daten

Aquaplaning-Tests

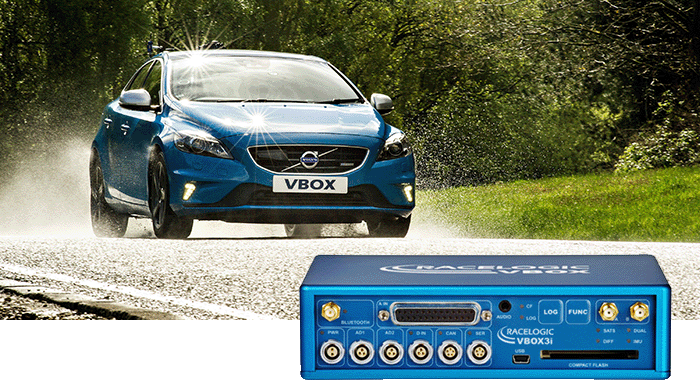

Testen Sie Aquaplaning in Längs- und Querrichtung so einfach und schnell wie möglich und reduzieren Sie den Zeitaufwand auf der Teststrecke.

  • Kostenlose Aquaplaning-Testsoftware
  • Echtzeitanzeige der Radgeschwindigkeit, des prozentualen Schräglaufs und der Querbeschleunigung
  • Automatisches Verfahren zur Kalibrierung der Raddrehzahl
  • Synchronisiertes Video mit grafischer Datenüberlagerung
  • Messen Sie Geschwindigkeit, Distanz, Radschlupf, Querbeschleunigung und Einfahrtgeschwindigkeit

Spurwechseltests

Führen Sie schnell und einfach Spurwechselmanöver durch, die dem Standard-Elchtest bzw. ISO3888-2 entsprechen.

  • Dediziertes Testsoftware-Plugin für Spurwechsel
  • Sofortige Anzeige der Ergebnisse für Abnahme-Tests
  • Synchronisiertes Video mit grafischer Überlagerung der erreichten Geschwindigkeiten
  • Roboterintegration (AB Dynamics und VEHICO)
  • Geschwindigkeit, Fahrtrichtung (Heading), Gierrate, Seitenbeschleunigungskräfte und Lenkwinkel messen

Prüfung der Mittellinienabweichung

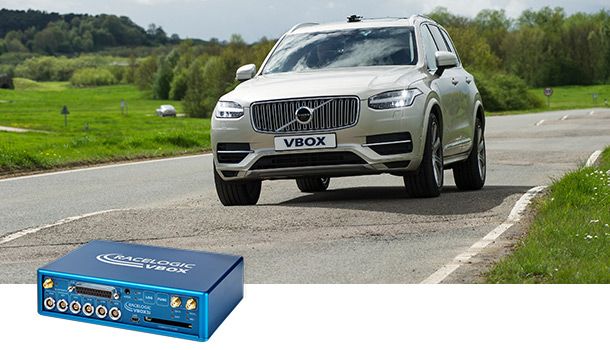

Messen Sie die Seitenwindanfälligkeit und die Tendenz zur Linienabweichung eines Fahrzeugs zentimetergenau

  • Mittellinienabweichung, Geschwindigkeit, Fahrtrichtung, Gierrate und Lenkwinkel messen
  • Live-Daten-Anzeige im Testfahrzeug
  • Verstehen Sie die Auswirkungen von Seitenwinden, Geometriefehler des Fahrwerks und Abweichungen
  • Kostenlose Datenanalyse-Software
  • End-Of-Line-Prüfsysteme erhältlich

Reifenprüfung

Testen und validieren Sie die Leistung von Reifen unter verschiedenen Testbedingungen.

  • Führen Sie hochpräzise Bremstests mit einer Genauigkeit von ±1,8 cm durch
  •  Eingänge für Pedalweg- und Pedalkraftsensoren über Analog oder CAN
  • Messen, protokollieren und zeigen Sie die Oberflächentemperatur aller vier Reifen in Echtzeit an
  • Synchronisiertes Video mit grafischem Daten-Overlay
  • Dedizierte Software-Plugins zum Testen von Bremsung und Aquaplaning

VBOX-Testausrüstung


Ein typischer Testaufbau für Fahrzeugdynamiktests enthält einen VBOX 3i 100 Hz-Datenlogger mit Doppelantenne, eine RTK-Basisstation und eine Trägheitsmesseinheit (IMU).

Außerdem bieten wir allen VBOX-Nutzern unsere kostenlose Datenanalysesoftware, VBOX Test Suite, an, die mit speziellen Plugins vorinstalliert ist, mit der Sie Fahrdynamik- und Handhabungstests in Echtzeit durchführen können.

VBOX-Video-Logger werden häufig für bei Fahrdynamiktests hinzugefügt. Mit bis zu vier Kameras, die innerhalb oder außerhalb des Fahrzeugs montiert werden können und synchronisiertem Videomaterial mit Zeitstempel, sind diese besonders nützlich für Abnahmetests, bei denen die Testergebnisse in Echtzeit angesehen werden müssen.

VBOX 3i Doppelantenne

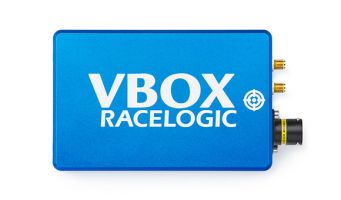

VBOX 3i ist der branchenübliche Datenlogger für Fahrdynamiktests mit einer Aktualisierungsrate von 100 Hz, zwei Antennen und RTK. Es kann RTK-Korrekturen von einer Basisstation oder einem NTRIP-Dienstanbieter empfangen, um eine Positionsgenauigkeit im Zentimeterbereich zu erzielen.

Mit einer VBOX 3i können Sie problemlos die Fahreigenschaften eines Fahrzeugs testen und dabei Geschwindigkeit, Position, Fahrtrichtung (Heading), seitliche G-Kräfte und Lenkwinkel hochgenau messen.

VBOX-IMU-Integration

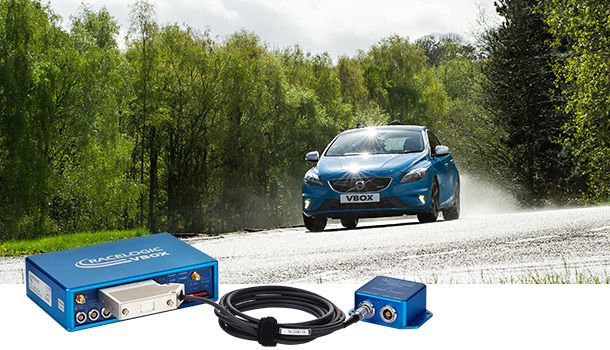

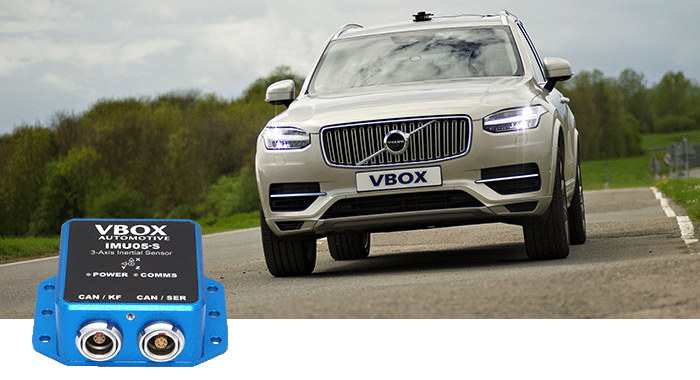

Mit drei Beschleunigungsmessern in der X-, Y- und Z-Ebene können Messungen der VBOX Trägheitsmesseinheit (IMU) nahtlos mit den GPS-Daten eines VBOX 3i-Datenloggers kombiniert werden.

Dies ist nützlich, um reibungslose und genaue Daten zu erstellen, insbesondere wenn Sie einen Teststandort haben, an dem der Blick zum Himmel behindert ist, z. B. in der Nähe von Brücken, hohen Gebäuden und Bäumen.

VBOX-Videodatenlogger

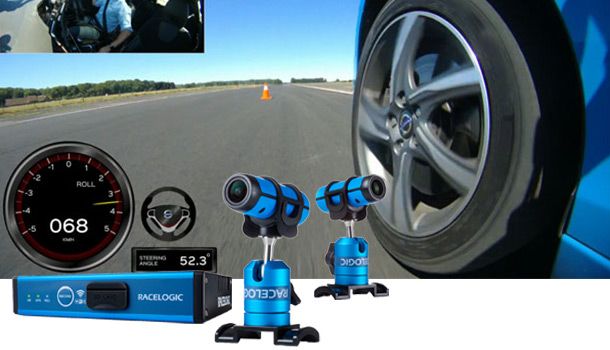

VBOX-Videodatenlogger bieten synchronisierte Videos und Daten mit einer vom Benutzer konfigurierbaren grafischen Overlay.

Sie können die Daten, die Ihrem Video überlagert werden sollen, ganz einfach ändern z. B. die Nick- und Wankwinkelmessungen für Spurwechseltests.

Roboterintegration

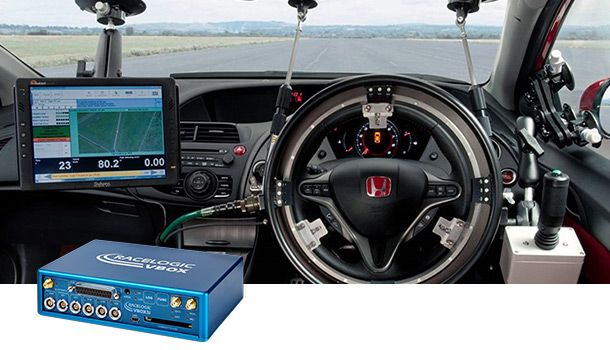

Die VBOX 3i ist mit Lenkrobotern von AB Dynamics und VEHICO kompatibel, für Tests, die eine präzise und wiederholbare Steuerung erfordern.

Das hohe Drehmoment und die hohe Lenkradgeschwindigkeit, die für die Durchführung von ESC-Tests erforderlich sind, machen einen fahrenden Roboter unerlässlich. Der VBOX-CAN-Ausgabe für Geschwindigkeit, Fahrtrichtung (Heading) , Gier- und Wankrate kann mit 100 Hz in den Roboter eingespeist werden, der den gesamten Test durchführt und leitet.

Prüfung der Fahrzeugdynamik in Innenräumen

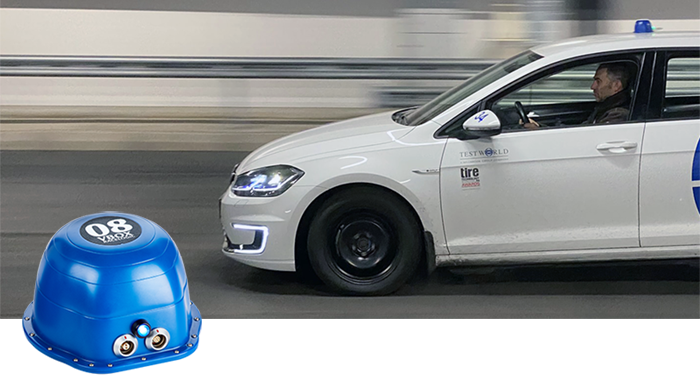

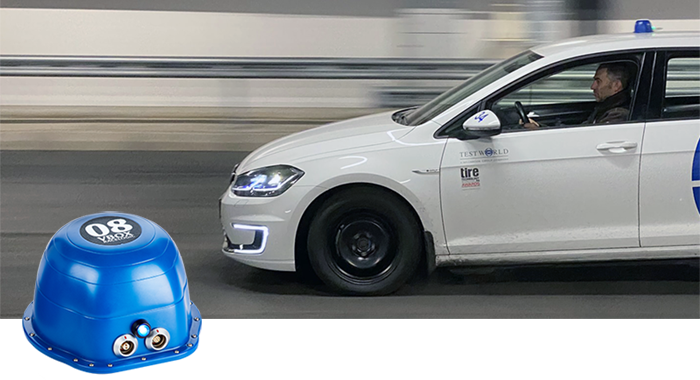

Das VBOX Indoor Positioning System (VIPS) ist eine zuverlässige Alternative zu GNSS, mit der Sie Fahrdynamik- und Handhabungstests in Innenräumen durchführen können. Das System bietet die gleiche zentimetergenaue Präzision wie die VBOX 3i RTK und ist dank einer Aktualisierungsrate von 100 Hz ideal für hochdynamische Anwendungen.

VIPS lässt sich nahtlos mit dem VBOX 3i-Datenlogger integrieren, sodass Sie ohne Genauigkeitsverlust zwischen Teststandorten im Außen- und Innenbereich wechseln können.

Umweltfaktoren

Wenn es darum geht, die Fahr- und Fahreigenschaften eines Fahrzeugs zu verstehen, gibt es verschiedene Faktoren, die die Testergebnisse nachteilig beeinflussen können.

Mit einer VBOX 3i können Sie die Auswirkungen von Seitenwinden, Geometriefehler des Fahrwerks und Abweichungen beim Bremsen und beim Spurwechsel leicht verstehen. Dies ist besonders nützlich für die Prüfung von Mittellinienabweichungen.

Spezielle Plugins

Führen Sie mit unseren vorkonfigurierten Plugins schnell und einfach Tests der Mittellinienabweichung, Spurwechseltests, Bremsung und Aquaplaning durch.

Anpassbares Dashboard

Zeigen Sie Live- oder nachbearbeitete Daten mithilfe verschiedener Messanzeigen an und starten, stoppen und setzen Sie Tests mit einem einzigen Klick zurück.

Diagrammbereich

Stellen Sie die gemessenen Daten grafisch dar. Jeder Kanal (z. B. Geschwindigkeit gegen Zeit) kann der x- oder y-Achse zugeordnet werden, und Kanäle bzw. Dateien können überlagert angezeigt werden.

Kartenbereich

Der Kartenbereich bildet den während des Tests gefahrene Weg als Positionsspur dar. Sie können diese auch auf einem Satellitenbild  überlagern.

  • Spezielle Plugins

    Führen Sie mit unseren vorkonfigurierten Plugins schnell und einfach Tests der Mittellinienabweichung, Spurwechseltests, Bremsung und Aquaplaning durch.

  • Anpassbares Dashboard

    Zeigen Sie Live- oder nachbearbeitete Daten mithilfe verschiedener Messanzeigen an und starten, stoppen und setzen Sie Tests mit einem einzigen Klick zurück.

  • Diagrammbereich

    Stellen Sie die gemessenen Daten grafisch dar. Jeder Kanal (z. B. Geschwindigkeit gegen Zeit) kann der x- oder y-Achse zugeordnet werden, und Kanäle bzw. Dateien können überlagert angezeigt werden.

  • Kartenbereich

    Der Kartenbereich bildet den während des Tests gefahrene Weg als Positionsspur dar. Sie können diese auch auf einem Satellitenbild  überlagern.

Kostenfreie Datenanalyse-Software

VBOX Test Suite Software ermöglicht es Ihnen, Ihre Testergebnisse so schnell und einfach wie möglich zu analysieren, indem Sie ein klares Layout bietet und die Möglichkeit, mehrere Datensätze gleichzeitig zu kombinieren und zu vergleichen.

Die VBOX Test Suite Software ist in zehn verschiedenen Sprachen als Download erhältlich und ist mit speziellen Plugins zum Testen der Fahrzeugdynamik vorinstalliert; sodass es einfach ist, das Fahrzeug in Echtzeit zu testen.
