VBOX Test Suite
Coastdown
VBOX Test Suite ist unsere kostenlose Datenanalyse-Software, die allen VBOX-Benutzern als Download zur Verfügung steht. Die Software hat drei Coastdown-spezifische Plugins, die das Testen gemäß dem europäischen WLTP GTR15-, dem amerikanischen SAE J2263- und dem brasilianischen ABNT NBR 10312-Standard vereinfachen.
Hauptmerkmale
Testspezifische Informationen

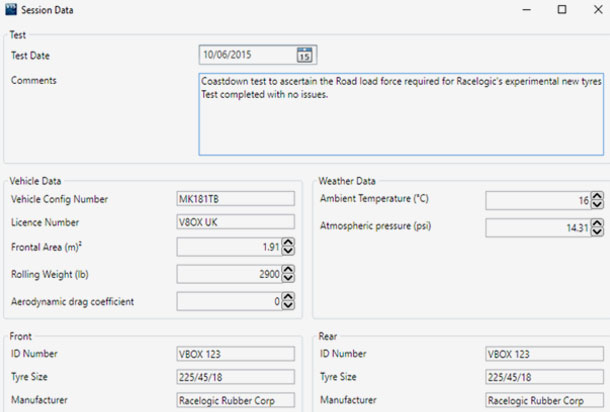

Mit der Software können Sie für jeden Test Informationen eingeben, die Testbedingungen und Fahrzeugdetails definieren. Dies umfasst erforderliche Felder wie Frontbereich, Rollgewicht, Temperatur und Druckinformationen für den SAE-Standard. Die Informationen werden automatisch in der Protokolldatei gespeichert und müssen nur einmal eingegeben werden. Sie können auch zur Verwendung in einer anderen Datei exportiert werden, wodurch Einrichtungszeit gespart wird.
Live-Testergebnisse

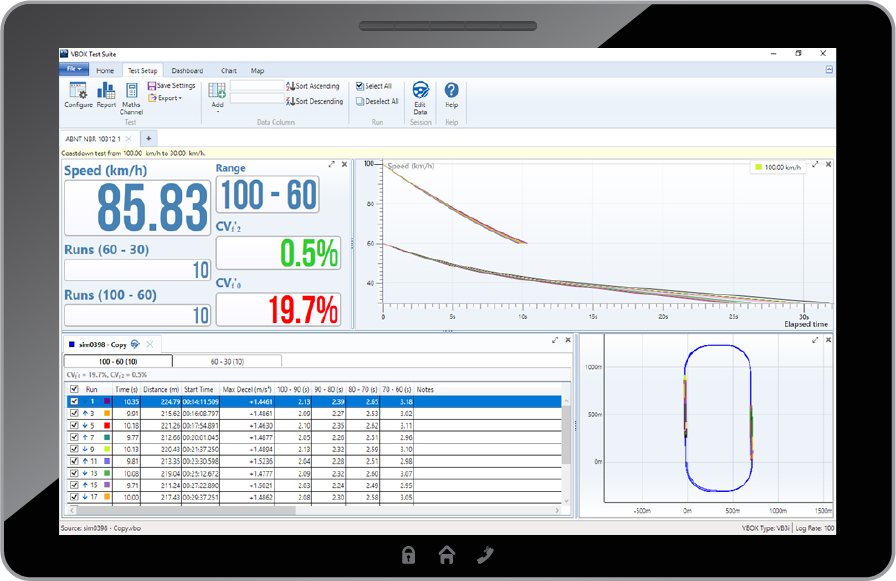

Die VBOX Test Suite ist mit jedem Windows-basierten PC kompatibel, z. B. dem Microsoft Surface Pro-Tablet, mit dem Sie Ihre Ergebnisse live vom Testfahrzeug aus einsehen können.

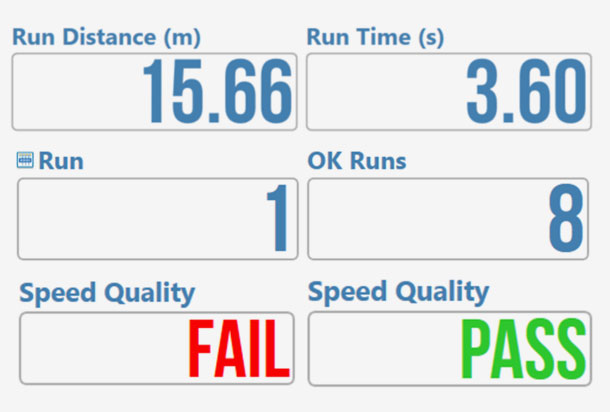

Pass-/ Fail-Anzeigenfelder können dem Live-Dashboard hinzugefügt werden, um in Echtzeit anzuzeigen, ob die Geschwindigkeitsqualität oder andere Pass-/ Fail-Kriterien erfüllt wurden.
Testergebnisbereich

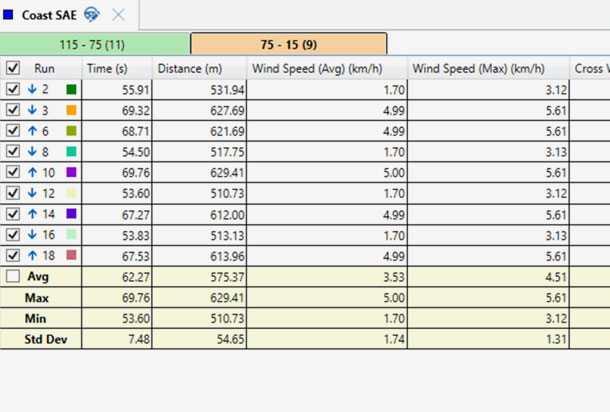

Die Testergebnisse werden benutzerfreundlich und intuitiv dargestellt. Sie können die Ergebnisse einfach filtern, um Testläufe ein- oder auszuschließen, Durchschnitts-, Maximal- und Mindestwerte anzuzeigen und alle Läufe zu identifizieren, die die erforderlichen Bestehenskriterien nicht erfüllen.
Jedes Mal, wenn ein neuer Test gestartet wird, wird dem Testergebnisbereich ein Tab hinzugefügt. So können Sie zwischen separaten Tests wechseln und die einzelnen Läufe schnell vergleichen.
Berichte

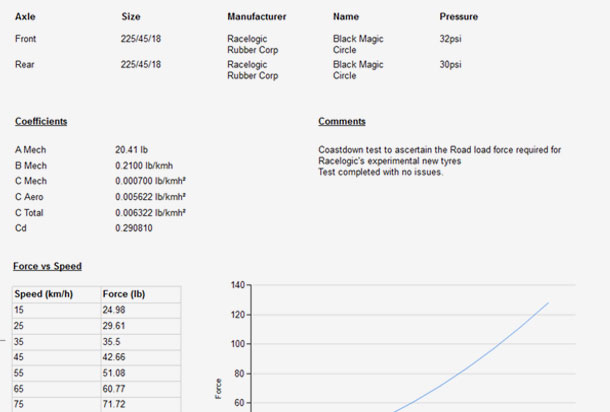

Am Ende des Tests kann ein umfassender Bericht erstellt werden, der alle zuvor eingegebenen Testbedingungen enthält, sowie die Koeffizientenergebnisse und die Darstellung von Kraft gegenüber Geschwindigkeit in Tabellen- und Diagrammform.
Sie können den Bericht entweder drucken oder als Excel-, Word- oder PDF-Dokument exportieren, um es mit anderen Kollegen zu teilen.
Testlauf spalten

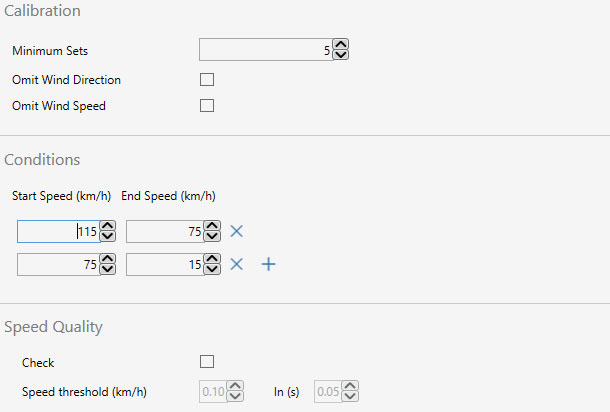

Mit der Software können Sie den Test in Geschwindigkeitsbereiche aufteilen, welche dann als zusätzliche Testintervalle hinzufügt werden. Dies ist besonders nützlich für den SAE J2263-Test, bei dem die Läufe in Paaren unterschiedlicher Richtungen ausgeführt werden müssen. Wenn das vollständige Ausrollen nicht in einem kontinuierlichen Lauf abgeschlossen werden kann, kann die Option "Lauf spalten /Split runs" in den Testeinstellungen verwendet werden, um die Teile mit hoher und niedriger Geschwindigkeit zu einem vollständigen Ausrolllauf zu kombinieren.
Kalibrierung von Windrichtung und Windgeschwindigkeit

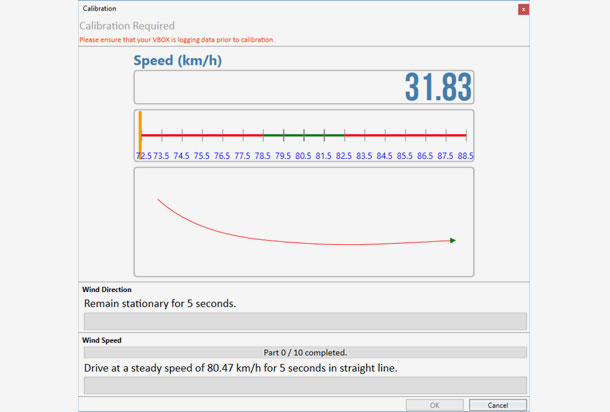

Das SAE J2263-Coastdown-Plugin kalibriert automatisch die Windgeschwindigkeit und die Windrichtung und liefert keine Testergebnisse, bis der Benutzer die jeweiligen Kalibrierungsverfahren abgeschlossen hat.
WLTP GTR15
Bei Coastdown-Tests nach dem neuen europäischen WLTP GTR15-Standard müssen nicht nur Kriterien von einer Anfangs- bis zu einer Endgeschwindigkeit erfüllt werden, sondern auch in 10-km/h-Schritten und in entgegengesetzter Richtung. Zum Beispiel erfordert nicht nur das Ausrollen von 115 km/h auf 15 km/h ein Gesamtergebnis, sondern auch die Geschwindigkeitsbereiche 115 km/ h auf 105 km/h, 105 km/h auf 95 km/h usw., wobei jeder Abschnitt innerhalb einer Toleranz von 3 % liegen muss, um zu bestehen.
Die VBOX Test Suite bewertet automatisch jeden Abschnitt jedes einzelnen Laufs und setzt jeden vollständigen Lauf zusammen, um umfassende Ergebnisse zu erstellen.
Bereitgestellte Testdaten:
- Geschwindigkeit
- Distanz
- Zeit
- Durchschnittliche Zeit
- Echtzeit-Genauigkeitsangaben unter Verwendung der neuesten GTR 15 WLTP-Verfahren
Dieses Video zeigt einen Ausrolltest nach dem GTR15-Standard, der mit der VBOX Test Suite (kein Audio) durchgeführt wird.
SAE J2263
Der US-amerikanische SAE J2263 Coastdown-Standard erforderte bisher eine hochkomplexe Nachbearbeitung sowie die Verwendung von Anemometer-Messwerten.
Das Coastdown-Plugin der VBOX Test Suite integriert die Windgeschwindigkeit über ein analoges Signal in die VBOX selbst und erstellt eine Fahrwiderstandsmessung, bei der nach Abschluss der Tests keine zeitaufwändigen Berechnungen erforderlich sind.
Bereitgestellt Testdaten:
- Geschwindigkeit
- Distanz
- Kraft
- Windgeschwindigkeit
- Temperatur
- Mechanische und aerodynamische Koeffizienten
- Fahrwiderstandskurve unter Verwendung der Bewegungsgleichung gemäß J2263
Dieses Video zeigt, wie das SAE Coastdown-Plugin funktioniert und wie einfach es zu bedienen ist.
ABNT NBR 10312

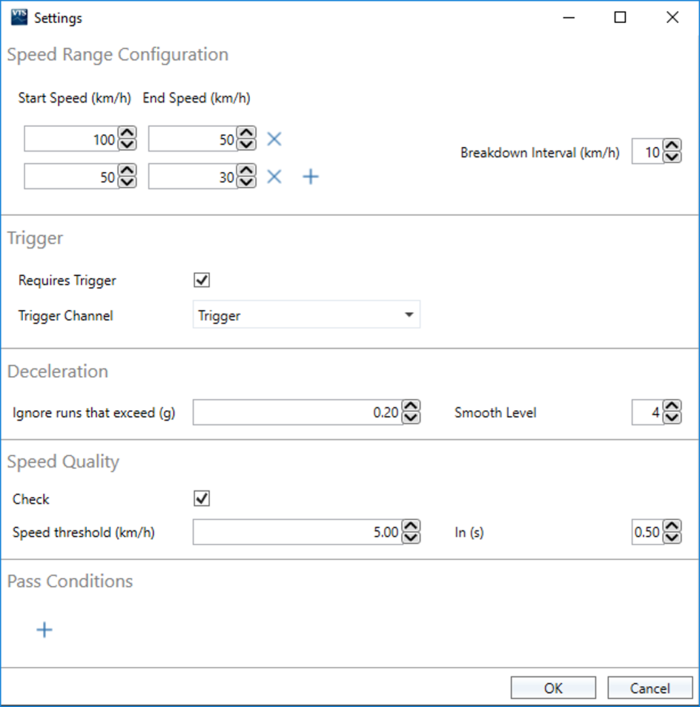

Mit dem Test-Plugin "ABNT 10312 Coastdown" können Sie einen Ausrolltest nach dem neuesten ABNT 10312 Coastdown-Protokoll durchführen und analysieren.
Die VBOX Test Suite berechnet die gesamte Ausrollzeit und schließt ungültige Läufe automatisch aus. Es berechnet automatisch die CVf’’0 und CVf’’2-Werte.
