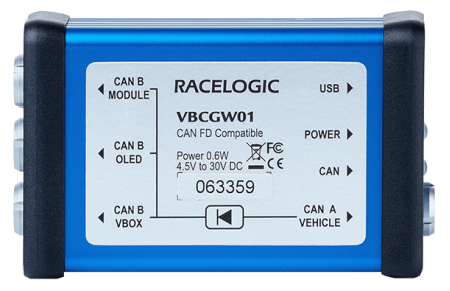

CAN-Gateway

Ermöglicht die Protokollierung von Fahrzeug-CAN-Bus- oder CAN-FD-Daten in einem VBOX-System, in dem sekundäre CAN-Module verwendet werden.

  • Konvertiert bis zu 32 CAN- oder CAN-FD-Nachrichten
  • 125-Kbit-, 250-Kbit-, 500-Kbit- und 1-Mbit-CAN-Raten
  • Bis zu 4 MB Datenrate für CAN FD
  • Isoliert VBOX-Daten vom Fahrzeug-CAN-Bus

Was ist es?

Das VBOX CAN Gateway dient zur Steuerung des CAN-Datenflusses zwischen zwei separaten Bussen. Es ermöglicht die Protokollierung von Fahrzeug-CAN- oder CAN-FD-Busdaten in einem VBOX-System, während gleichzeitig sekundäre CAN-Module wie das Mini-Eingangsmodul mit der VBOX kommunizieren können.

Unter normalen Umständen würde der Versuch, CAN-Daten sowohl von einem Auto als auch von einem Modul zu erfassen, dazu führen, dass VBOX- und VBOX-Moduldaten in den CAN-Bus des Fahrzeugs eingegeben werden - mit unvorhersehbaren und mit ziemlicher Sicherheit unerwünschten Ergebnissen. Mit dem CAN-Gateway können beide Datenströme von der VBOX protokolliert werden, ohne dass der Modulverkehr auf den Fahrzeugbus zurückfließt.

Bei Anschluss an einen PC über das mitgelieferte RLCAB117-USB-Kabel kann die CAN-Schnittstelle mithilfe der Setup-Software so programmiert werden, dass sie fast alle Nachrichten im CAN-Format liest und auf den VBOX-CAN-Bus überträgt.

Wofür wird es genutzt?

Sie können das CAN-Gateway mit einer VBOX 3i, VBOX 3iS oder Ihrem eigenen Produkt für folgendes verwenden:

  • Konvertieren Sie bis zu 32 CAN-FD-Nachrichten in CAN und geben Sie diese auf einem anderen CAN-Bus aus
  • Isolieren Sie 2 CAN-Busse, während alle Nachrichten auf einen anderen CAN-Bus übertragen werden können
  • Nehmen Sie Daten von einer CAN-Bus-Geschwindigkeit und konvertieren Sie sie in eine andere Geschwindigkeit
  • Filtern Sie Daten von einem CAN-Bus und leiten Sie die spezifischen Daten an einen anderen CAN-Bus weiter

Technische Daten


Temperatur

Betriebstemperatur
-20 °C bis +70 °C
Lagertemperatur
-40 °C bis +85 °C

CAN

Typ
CAN 2.0A, CAN 2.0B, flexible Datenrate
Baudraten
125 kbit/s, 250 Kbit/s, 500 kbit/s oder 1 Mbit/s für CAN;
24 MB/s für CAN-FD

Strom

Eingangsspannung
4,5 - 30 V DC
Strom
0,6 W

Physikalische Merkmale

Maße (L x B x H)
90,8 x 57,13 x 26,13 mm
Gewicht
110 g
Schutzklasse
IP51
