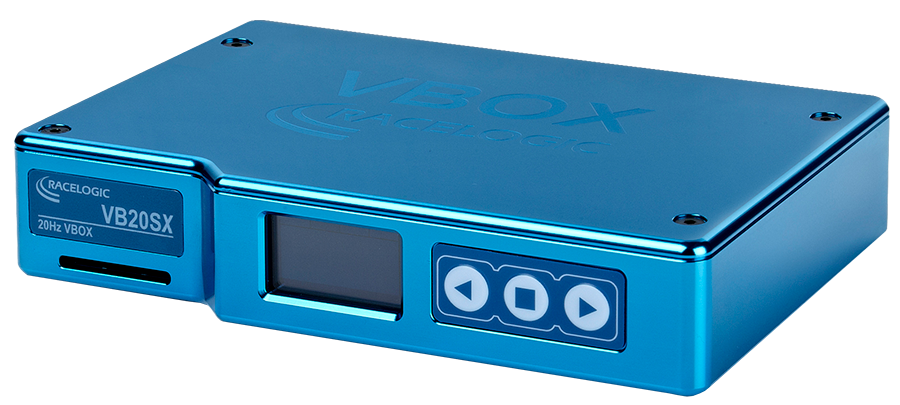

VBOX IISX
20 Hz GPS-Datenlogger
Mit einer Aktualisierungsrate von 20 Hz und Modulanschluss ist die VBOX IISX ein kosteneffektiver Datenlogger für eine Vielzahl von Anforderungen.
Aktualisierungsrate von 20 Hz
Kontrastreiches OLED & Tasten für grundlegende Systemkonfiguration
Anschluss an alle VBOX-Eingangsmodule möglich
CAN-Bus-Eingang
![](/templates/yootheme/cache/75/VB2SX-7577b11c.png)
Hauptmerkmale
![](/templates/yootheme/cache/15/CAN-Bus-Inputs-B-01-150be1b5.png)
CAN-Bus-Eingang

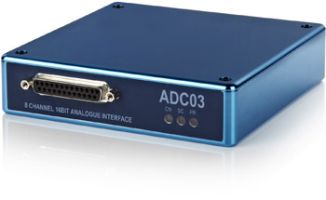

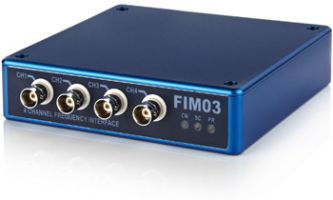

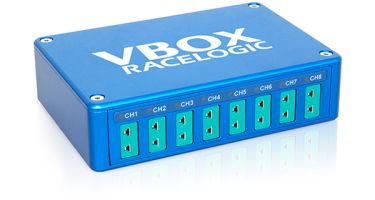

Protokollieren Sie bis zu 16 Fahrzeug-CAN-Parameter oder schließen Sie externe Module wie die Thermoelementschnittstelle, das Frequenzeingangsmodul und das Analogeingangsmodul an.
![](/templates/yootheme/cache/e0/brake-warning-01-e06196de.png)
Bremsauslöser
Durch Verwendung eines physischen Schalters am Bremspedal kann ein präziser Start der Bremsung erfasst werden. Dies ist erforderlich, um den Bremsweg mit einer Genauigkeit von ±10 cm zu messen.
![](/templates/yootheme/cache/e0/OLED-Display-01-e07962e8.png)
OLED-Bildschirmanzeige
Die VBOX II SX verfügt über ein kontrastreiches OLED-Display und Tasten für die Grundkonfiguration ohne PC.
![](/templates/yootheme/cache/4d/Digital-Output-01-4dc64e2e.png)
Digitale und analoge Ausgänge
Die digitalen und analogen Ausgänge (jeweils 2) können so konfiguriert werden, dass sie die Geschwindigkeit oder andere GPS-Parameter zur Verwendung an zusätzliche Datenerfassungsgeräte ausgeben.
![](/templates/yootheme/cache/71/Real-time-testing-01-71f5a8b6.png)
Daten in Echtzeit
VBOX IISX kann über USB oder serieller Verbindung an einen Laptop oder Tablet angeschlossen werden, um die Testdaten in Echtzeit direkt vom Fahrzeug einsehen zu können.
![](/templates/yootheme/cache/6b/SD-Card-B-01-6b35f424.png)
SD-Kartenprotokollierung
Die Daten werden in einem Standard-PC-Format (ASCII-Text) auf der SD-Karte gespeichert, sodass Daten mit einem SD-Kartenleser schnell auf einen PC übertragen werden können.
![](/templates/yootheme/cache/72/vb20sl-connectors-720c7b2b.jpeg)

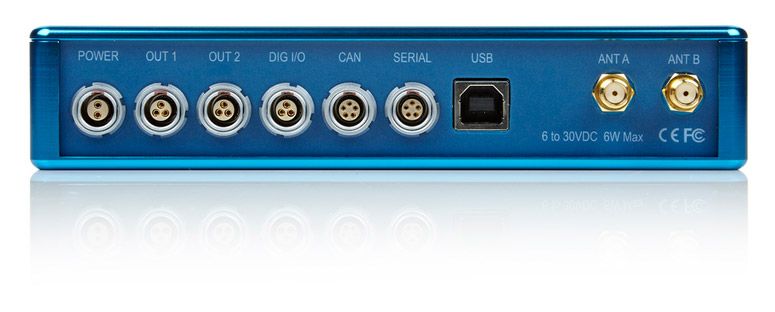

VBOX IISX - Einzelantenne
VBOX IISX protokolliert mit einer Rate von 20 Hz auf SD-Karte, verfügt über ein integriertes Display, Bremsauslösereingang, CAN-Schnittstelle sowie zwei analoge und digitale Ausgänge.
Der Multikonstellations-GNSS-Prozessor bieten eine Standalone-Positionsgenauigkeit von unter 1 m und halbiert diese unter Verwendung des kostenlosen WAAS/ EGNOS-Korrekturdienstes.
Brems- und Reifentests
Eine max. Aktualisierungsrate von 20 Hz ist gut genug für Bremstests. Die phänomenale Bremsweggenauigkeit der VBOX 3i von ± 1,8 cm kann nicht ganz erreicht werden, aber für viele Zwecke ist eine Auflösung von ± 10 cm mehr als ausreichend. Die VBOX IISX verfügt über einen Hochgeschwindigkeits-Bremsauslösereingang, der 100.000-mal pro Sekunde nach einem Bremsereignis scannt.
Leistungstests
VBOX IISX eignet sich perfekt für alle Leistungstests. Die Genauigkeit und die schnelle Reaktion der 20-Hz-Einheit liefert präzise und wiederholbare Ergebnisse. Wenn man sie mit der VBOX 3i vergleicht, liegen die Testergebnisse immer innerhalb weniger Hundertstelsekunden.
Kostenlose Datenanalyse-Software

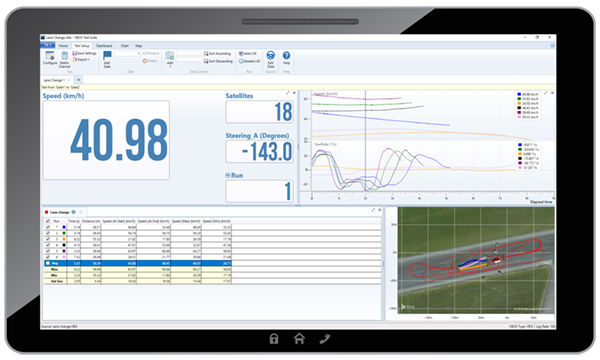

VBOX Test Suite
Unsere benutzerfreundliche, intuitive Datenanalyse-Software ist mit anwendungsspezifischen Plugins vorinstalliert, mit denen Sie schnell und einfach Brems-, Coastdown, Pass-By-Noise, Leistungs- und Reifentests durchführen können.
Über 25 anwendungsspezifische Plugins
Live- und Post-Event-Datenanalyse
Simultane Analysieren mehrerer Datensätze
Erstellung benutzerdefinierter Tests möglich
Anpassbares Layout
Diagramme, Tabellen und Berichte einfach erstellen
![](/templates/yootheme/cache/8a/Test-Suite-TabletPC-8a5c7e4c.png)
Technische Daten
Geschwindigkeit
- Genauigkeit
- 0,1 km/h
(gemittelt über 4 Proben) - Einheiten
- km/h oder mph
- Maximale Geschwindigkeit
- 1600 km/h
- Mindestgeschwindigkeit
- 0,1 km/h
- Auflösung
- 0,01 km/h
- Latenz
- 41,5 ms
Beschleunigung
- Genauigkeit
- 0,50%
- Maximum
- 20 g
- Auflösung
- 0,01 g
Absolute Position (2D)
- Genauigkeit (Standalone)
- V: 0.7 m*
- Genauigkeit mit SBAS
- V: 0,4 m*
- Genauigkeit mit DGPS
- V: 0,3 m*
* 95% CEP Kreisfehlerwahrscheinlichkeit. Dies bedeutet, dass in 95% der Fälle die Positionsablesungen innerhalb eines Kreises des angegebenen Radius liegen.
Heading (Fahrtrichtung)
- Genauigkeit
- 0,1°
- Auflösung
- 0,01°
Bremsung (mit Bremstrigger)
- Genauigkeit
- ±10 cm
Abstand
- Genauigkeit
- 0,05 % (<50 cm pro km)
- Einheiten
- m oder ft
- Auflösung
- 1 cm
Alle Produktspezifikationen für VBOX IISX:
Add-ons und Zubehör
Wie funktioniert es?
![](/templates/yootheme/cache/a7/gps-signal-icon-a70bdae0.png)
GPS in Fahrzeugtests
Wie leiten Sie Geschwindigkeit, Entfernung, Position und Einstellungen der Fahrzeugkarosserie aus GPS ab? Welche Faktoren sind entscheidend für die Erstellung genauer Messungen für Fahrzeugtests?
