VBOX Test Suite

Pass-By Noise (Vorbeifahrgeräuschtests)

VBOX Test Suite ist unsere kostenlose Datenanalyse-Software, die allen VBOX-Benutzern zur Verfügung steht. Die Software wird mit fünf speziellen Pass-By-Noise-Plugins geliefert, die es Ihnen erleichtern, Vorbeifahrgeräusche gemäß den unten aufgeführten Standards zu testen.

Hauptmerkmale

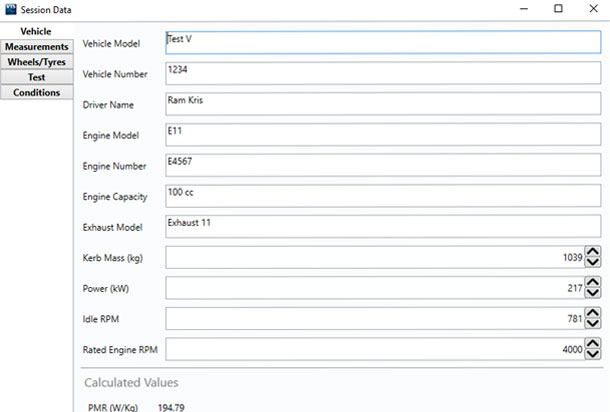

Testspezifische Informationen

Testbedingungen und Fahrzeug-Details können für jeden Testlauf definiert werden. Dies umfasst erforderliche Felder wie Leermasse, Leistung, Leerlaufdrehzahl und Motorendrehzahl. Die Information wird automatisch in einer Protokolldatei gespeichert und kann immer wieder verwendet werden, wodurch Einrichtungszeit gespart wird.

Live-Testergebnisse

VBOX Test Suite ist mit jedem Windows-basierten PC kompatibel, wie z. B. Microsoft Surface Pro, mit dem Sie Ihre Ergebnisse live vom Testfahrzeug aus sehen können.

Jedes Plugin ist gemäß den Pass-By Noise-Bestimmungen konfiguriert und zeigt Ihnen in Echtzeit an, ob ein Fahrzeug aufgrund dieser Kriterien bestanden hat oder nicht.

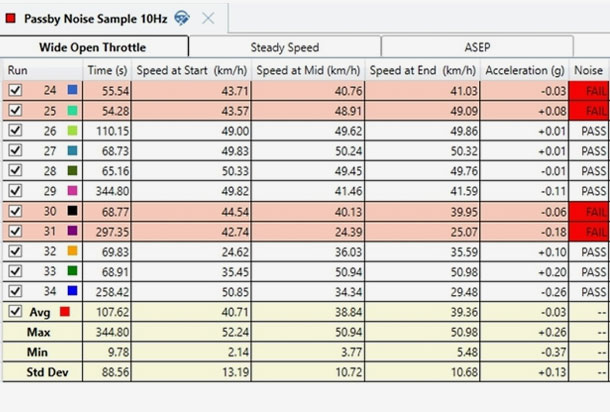

Testergebnisbereich

Testdaten werden intuitiv und benutzerfreundlich dargestellt. Sie können Datentabellen filtern, um Testläufe ein- oder auszuschließen, Durchschnitts-/ Max.-/ Min-Werte anzeigen und Läufe identifizieren, die die erforderlichen Kriterien nicht erfüllen.

Mit jedem neuen Test wird ein neuer Reiter hinzugefügt, damit Sie zwischen separaten Tests wechseln und einzelne Läufe vergleichen können.

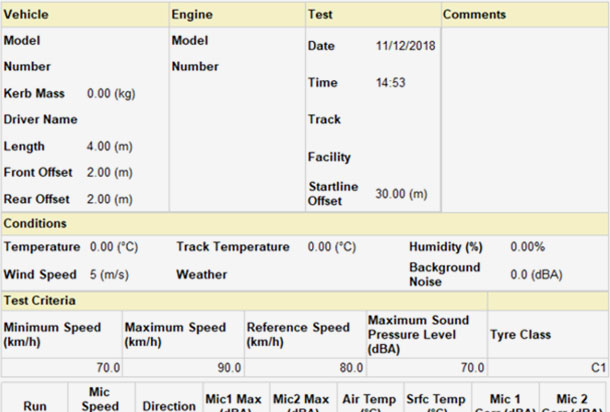

Berichte

Am Ende des Tests kann ein umfassender Bericht erstellt werden, der alle Testbedingungen und Ergebnisse für die Analyse nach dem Test enthält. Sie können den Bericht entweder drucken oder als Excel-, Word- oder PDF-Dokument exportieren, und mit anderen teilen.

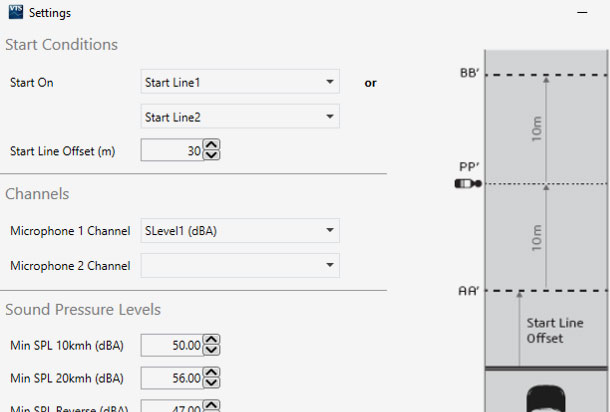

Start-/ Ziellinien

Sie können Start- und Ziellinien in der Software festlegen, damit das Testfahrzeug zwischen den Testläufen nicht zum Stillstand kommen muss. Die VBOX 3i-Doppelantenne mit RTK bietet eine Positionsgenauigkeit von 2 cm und kann anstelle einer Laserlichtbarriere verwendet werden, für die Testdurchführung mit einer Person.

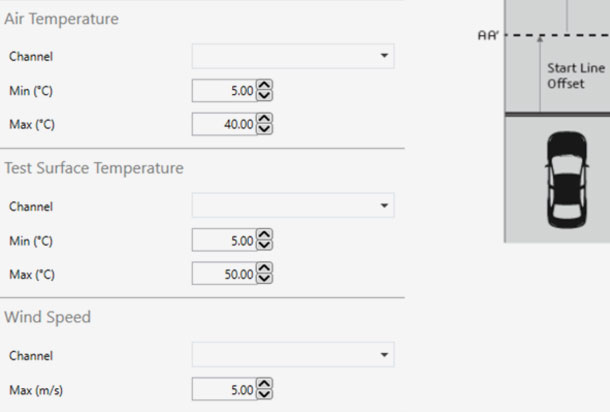

Temperatur- und Windgeschwindigkeitsdaten

Bei Verwendung einer Wetterstation oder zusätzlicher Sensoren können Datenpunkte wie Lufttemperatur, Reifenoberflächentemperatur und Windgeschwindigkeit gemessen und in die Pass/ Fail-Kriterien aufgenommen werden.

ECE R41/ R51

Mit diesen VBOX Test Suite-Plugins können Sie den maximalen Schalldruckpegel von Motorrädern mit einem Leistungsverhältnis (PMR) von über 50 (R41) und den maximalen Schalldruckpegel von Kraftfahrzeugen mit mindestens vier Rädern (R51) messen.

Das Pass-By-Noise-Testverfahren umfasst einen Vollgas-Beschleunigungstest (WOT) und einen Test mit konstanter Geschwindigkeit, während die zusätzliche Schallemissionsregelung (ASEP) für jedes Übersetzungsverhältnis vier Läufe an den Mikrofonen vorbei erfordert.

Mit der Software können Sie die maximalen Schallpegel für die Tests mit Vollgas und konstanter Geschwindigkeit festlegen. Außerdem werden im Ergebnisbereich automatisch Registerkarten erstellt, um zwischen WOT, konstanter Geschwindigkeit und ASEP-Läufen zu unterscheiden.

ECE R138

Mit diesem Plugin können Sie den minimalen und maximalen Schalldruckpegel von Fahrzeugen mit mindestens vier Rädern und ohne Betrieb eines Verbrennungsmotors messen.

Der Test muss sowohl in Vorwärts- als auch in Rückwärtsrichtung durchgeführt werden. Die VBOX Test Suite erkennt dies automatisch, wenn Sie den VBOX 3i Doppelantennen-Datenlogger verwenden.

Die Software erstellt im Ergebnisbereich verschiedene Tabs/ Registerkarten, um zwischen den folgenden Tests zu unterscheiden:

L_crs 10 (Maximaler Schallpegel bei einer konstanten Geschwindigkeit von 10 km/h)
L_crs, 20 (Maximaler Schallpegel bei einer konstanten Geschwindigkeit von 20 km/h)
L_reverse (Test im Rückwärtslauf)
Unkategorisiert

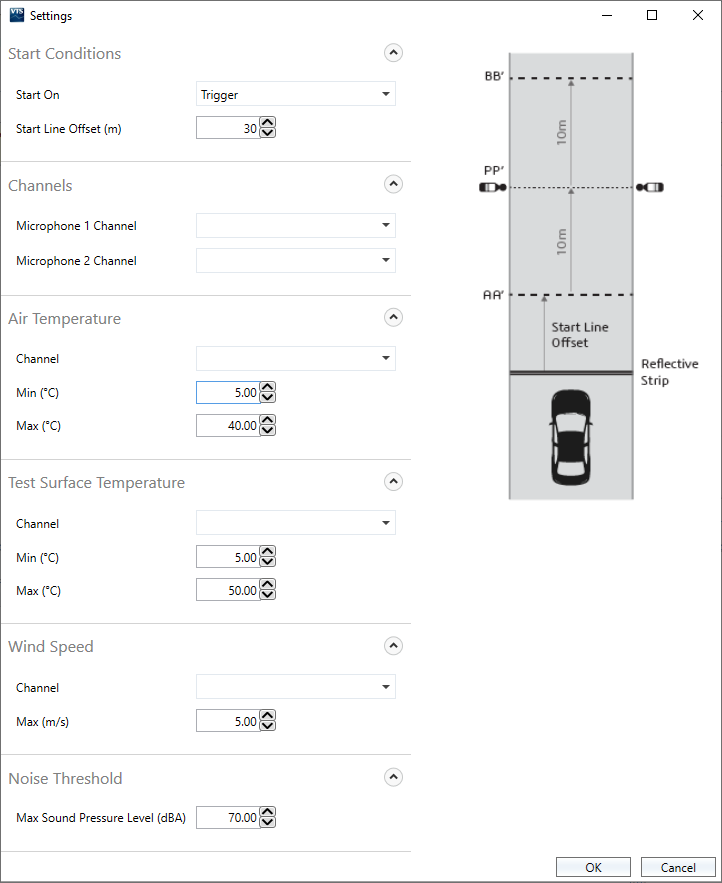

ECE R117

Mit dem ECE R117-Plugin können Sie auf einfache Weise den maximalen Schalldruckpegel der Geräuschemissionen beim Reifenrollen messen.

Bei Verwendung einer Wetterstation wie dem Davis Vantage Pro 2 können die minimale und maximale Lufttemperatur sowie die Windgeschwindigkeit in den Testeinstellungen angegeben werden. Eine Pass/ Fail-Spalte in der Ergebnistabelle gibt an, ob die Daten innerhalb des angegebenen Bereichs liegen oder nicht.

Bei Verwendung eines Temperatursensors können die minimale und maximale Testoberflächentemperatur auch als Pass/ Fail -Bedingungen hinzugefügt werden.

EPA

Mit dem EPA Pass-By Noise-Plugin können Sie den Geräuschemissionspegel eines Motorrads gemäß der EPA-Verordnung messen.

Bei diesem Test muss die Drossel sanft und vollständig geöffnet sein, um das Motorrad unter Vollgas über den Mikrofonzielpunkt hinaus zu beschleunigen. Wenn die Motorleistung und die Nenndrehzahl vom Benutzer eingegeben werden, berechnet das Plugin automatisch die erforderliche Schließdrehzahl.

Das Plugin validiert außerdem jeden Testlauf, um sicherzustellen, dass die Bestehensbedingungen für den Test erfüllt sind, einschließlich der Werte für Annäherungsdrehzahl und Abschlussdrehzahl, den Ort der Schließdrehzahl nach dem Teststart und den maximalen Schallpegel während des Tests.

Um dem Testfahrer zu helfen, an der richtigen Stelle zu beschleunigen und schnell wiederholbare Tests zu gewährleisten, kann ein Countdown-Timer für Vollgas als visuelle Hilfe hinzugefügt werden. Eine Standard-Reaktionsverzögerung von 0,1 Sekunden wird eingestellt, um eine mögliche PC-Latenz auszugleichen wenn der 'WOT Countdown'-Timer verwendet wird.
