Displays
VBOX-Displays bieten Echtzeit-Feedback der Testergebnisse und können zum Einrichten oder Konfigurieren von VBOX-Datenloggern verwendet werden. Durch Verwendung eines Displays können Sie Testparameter schnell und bequem ändern oder Daten während des Tests überprüfen. Die Möglichkeit einen Testlauf frühzeitig abzubrechen, wenn die Bedingungen nicht stimmen, kann wertvolle Zeit auf dem Testgelände sparen.

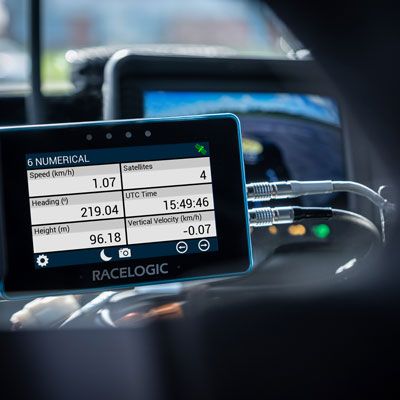

MFD-Touch
Dieses Multifunktionsdisplay mit 4,3-Zoll-Farb-Touchscreen zeigt GNSS- und CAN-abgeleitete Kanäle unserer 100-Hz-Logger und Geschwindigkeitssensoren an und kann Leistungstest- und Rundenzeitergebnisse in Echtzeit berechnen und präsentieren.
VBOX-Manager
Eine vielseitige LCD-Anzeige, die eine detaillierte Steuerung des VBOX 3i-Doppelantennen-Setups, der ADAS-Funktionen und der IMU-Integration ermöglicht. Es kann auch zur Steuerung der Protokollierungsfunktionen von VBOX 3i-, VBOX III- und VBOX IISX-Systemen verwendet werden.

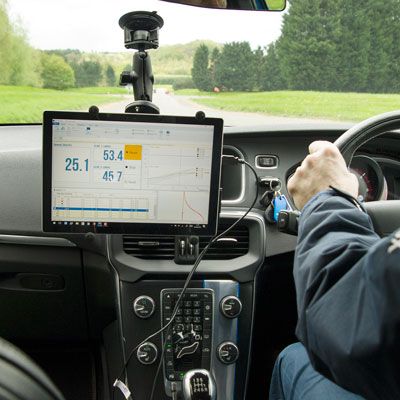

Microsoft Surface Pro Kit
Dieses Fahrzeug-Zubehörset besteht aus einer einstellbaren federbelasteten RAM-Halterung für die Windschutzscheibe und Datenkabeln für den Anschluss an VBOX-Produkte. Wir verkaufen auch Microsoft Surface Pro-Tablet-PCs, die zusammen mit dem Zubehör-Kit geliefert werden können.
VBOX-CAN-Display
Diese LCD-Einheit kann alle Parameter, die auf einem CAN-Bus gesendet werden, in Echtzeit anzeigen. Sie können es entweder mit Ihrer eigenen Datenbank programmieren oder die mitgelieferte Datenbank verwenden.
Multifunktions-Touch-Display
Das Multi-Function Touch Display (MFD Touch) ist das perfekte Zubehör für jeden, der eine VBOX (sie Liste kompatibler Produkte) verwendet und ein oder mehrere Parameter live im Fahrzeug überwachen möchte.
Bis zu sechs GNSS/CAN-abgeleitete Datenparameter können gleichzeitig angezeigt werden, einschließlich Geschwindigkeit, Kurs, Wenderadius, zurückgelegte Entfernung und von den Loggern/Sensoren erfassten oder berechnete CAN-Kanäle (siehe vollständige Liste der Parameter unten). MFD-Touch kann auch Leistungstest- und Rundenzeitergebnisse live im Fahrzeug berechnen und darstellen, ohne dass eine Nachbearbeitung erforderlich ist.

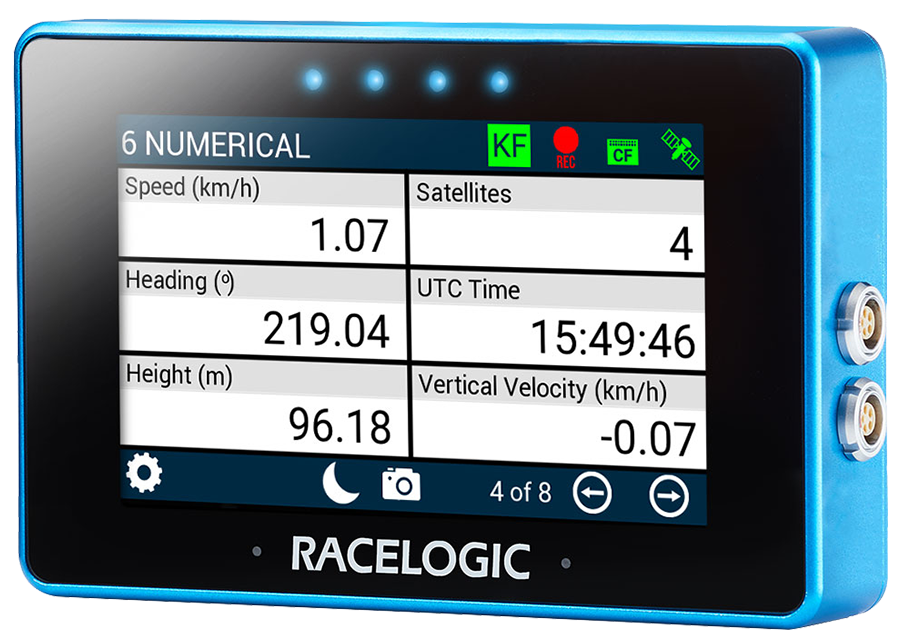

MFD-Touch verfügt über einen bei Tageslicht lesbaren, reaktionsschnellen Farb-Touchscreen, der extrem anpassbar ist. Sie können die Bildschirmlayouts direkt am Gerät konfigurieren und auswählen, welche Kanäle Sie für jeden Test anzeigen möchten. Es stehen 8 verschiedene Bildschirmlayouts zur Verfügung, die aus einer Kombination von bis zu sechs Parametern und Anzeigen bestehen (siehe Display-Layouts).
Das MFD Touch bietet auch akustische und visuelle Warnungen über den eingebauten Lautsprecher und die LED-Statusleuchten, um anzuzeigen, wenn eine benutzerdefinierte Bedingung (wie eine Zielgeschwindigkeit) erfüllt ist. Das Display kann direkt an der Windschutzscheibe montiert werden und wird mit einem robusten Saugnapf geliefert.
Display-Layouts
Konfigurieren Sie die Anzahl der benötigten Bildschirme, wählen Sie aus, wie die Daten angezeigt werden sollen, und welche Kanäle Sie für jeden Test sehen möchten. Sie können Ihre Testdaten als Zahl, als horizontales Balkendiagramm, als Zieldiagramm, als analoges Messanzeige oder als G-Ball anzeigen. Darüber hinaus können Leistungstest- und Rundenzeitergebnisse sofort auf dem 4,3-Zoll-TFT-Bildschirm angezeigt und auf eine SD-Karte geschrieben werden.
Auf einem Bildschirm können bis zu sechs Parameter angezeigt werden, z. B. Geschwindigkeit, Quer- und Längsbeschleunigung, Wenderadius, zurückgelegte Strecke, Fahrtrichtung (Heading) und verschiedene Bremstestkanäle.
Kompatible Produkte
- VBOX 4 (alle Varianten)
- VBOX 3i (alle Varianten)
- VBOX 3i ADAS,
- VBOX IISX
- VBOX 3iS (alle Varianten)
ab Firmware-Version 1.2.9388 - 100 Hz Geschwindigkeitssensor
ab Firmware-Version 1.8.1664
Eigenschaften
- 4,3-Zoll-TFT-Farb-Touchscreen
- Zeigt bis zu sechs VBOX-Datenkanäle gleichzeitig an
- Audio- und visuelle Warnungen (über eingebauten Lautsprecher und LED-Statusleuchten)
- Verwendet grafische Elemente wie Grafiken, analoges Messanzeigen und G-Ball
- Ideal für Leistungs- und Bremstests (Geschwindigkeit zu Geschwindigkeit und Auslöser aktiviert)
- Ideal für Slalom-, Punkt-zu-Punkt- und Rundstreckentests
- Testergebnisse live vom Fahrzeug anzeigen
- Verbindung über CAN direkt mit der VBOX
- Ergebnisse von Verzögerungstests werden über CAN ausgegeben
- Lieferung mit einem robusten Gummisaugnapf
- Kompatibel mit dem VBOX CAN Hub und dem CAN-Splitter
- Verbindet sich mit einem Thermodrucker, um einen Live-Ausdruck der Testergebnisse zu erfassen
Anwendung
Das Multifunktions-Touch-Display zeigt dem Testfahrer verschiedene Parameter und VBOX-Kanäle live vom Fahrzeug aus an. Die angezeigten Parameter können für jeden Test direkt am Gerät konfiguriert und geändert werden. Damit ist MFD-Touch das ideale Display für alle, die Geschwindigkeit, Durchschnittsgeschwindigkeit, zurückgelegte Strecke, Anzahl der Satelliten, Verzögerungsdaten, Bremsauslöserdaten und den Wenderadius auf einem 4,3-Zoll-TFT-Farb-Touchscreen anzeigen möchten.
Typische Anwendungen sind:
- Leistungstests
- Bremstests (Geschwindigkeit-zu-Geschwindigkeit und Trigger-zu-Geschwindigkeit)
- Beschleunigungstests
- Verzögerungstests
- Reifentests
- Prüfung der Fahrzeugdynamik
- Rundenzeitmessung (Zeit zwischen und Geschwindigkeit an den Zeitmess-Gates)
Parameter
Die Standard-Parameter werden von einem RACELOGIC-CAN-Ausgang übernommen.
Decel-Parameter werden häufig bei Bremstests verwendet und benötigen in den meisten Fällen einen VBOX-Bremspedalauslöser (RLVBACS004) oder den VBOX-Pedalkraftsensor mit Ereignismarkierungsschnittstelle.
Rundenzeit-Parameter werden für alle Tests verwendet, bei denen die Geschwindigkeit an einem Ort oder die Zeit zwischen Punkten wichtig ist, wie z. B. Spurwechseltests und Slalom-Leistungstests.
Das Microsoft Surface Pro-Zubehörkit besteht aus einer einstellbaren federbelasteten RAM-Halterung für Windschutzscheiben und Datenkabeln für den Anschluss an VBOX-Produkte, die die Echtzeitüberwachung von Anwendungstestdaten ermöglichen. Das Zubehör-Kit kann bei Bedarf auch mit einem Microsoft Surface Pro direkt bei RACELOGIC erworben werden.
Unsere kostenlose Datenanalysesoftware, VBOX Test Suite, ist mit Microsoft Surface Pro kompatibel. Sie können die neueste Version von unserer Softwareseite herunterladen.
Paketinhalt: 1x X-Grip III ™ einstellbare RAM-Halterung, 1x RAM Twist Lock-Saughalterung, 1x USB-zu-Seriell-Adapterkabel, 1x Lemo-zu-RS232-serielles Datenübertragungskabel und 1x USB-Kabel vom Typ 'A' zu Typ 'B' 2 m .

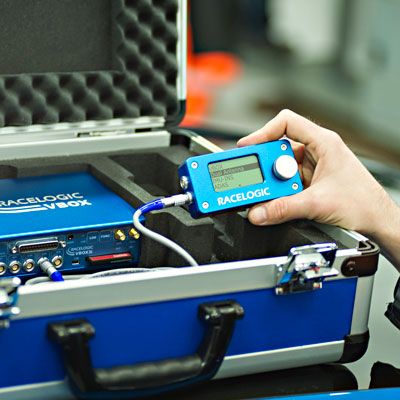

VBOX-Manager
Der VBOX-Manager ist eine vielseitige Steuereinheit, die eine detaillierte Steuerung des Dual-Antennen-Setups der VBOX 3i, der ADAS-Funktionen und der IMU-Integration ermöglicht.
Es kann auch verwendet werden, um die GPS-Datenerfassungssysteme VBOX 3i, VBOX III und VBOX IISX zu ergänzen, indem eine benutzerfreundliche grafische Oberfläche zur Steuerung der Protokollierungsfunktionen bereitgestellt wird.
Der VBOX Manager befindet sich in einem kompakten Gehäuse und ist mit einem übersichtlichen grafischen LCD und einem drehbaren Druckknopf ausgestattet.
Steuerungsoptionen
VBOX Manager bietet sechs Steuerungsoptionen.
- VBOX: VBOX-Einstellungen wie Protokollmodus, aktualisierungsrate, DGPS-Modus usw.
- VBOX-Doppelantenne: Aktivieren / Deaktivieren Sie den Doppelantennenmodus.
- IMU-INS: Aktivieren Sie die IMU-Integration und stellen Sie Antennen-/ Gyroskop-Offsets ein.
- ADAS: ADAS-Setup- und Konfigurationsfunktionen
- Robotermodus: Einrichten und Konfigurieren von Funktionen im Robotermodus.
- Dienstprogramme: Ermöglicht das Löschen der Karte, das Löschen, das Formatieren und das Umdrehen des Bildschirms um 180° für die Linksbedienung.
Eigenschaften
- Steuern Sie die Funktionen der VBOX 3i-Doppelantenne.
- Steuern Sie die ADAS-Funktionen (nur VBOX 3i, VBOX 3i SL, VBOX 3i RTK, VBOX 3iS).
- Aktivieren Sie die IMU-Integration und stellen Sie Antennen-, Winkel- und Gyroskop-Offsets ein.
- Aktivieren Sie die IMU-Dachhalterung und legen Sie den Datenübersetzungspunkt fest (IMU04 nur mit RLCAB119).
- Steuern Sie den Start/ Stopp der Datenerfassung.
- Löschen Sie unerwünschte Dateien von der Compact Flash-Karte.
- Erstellen Sie Dateien mit beschreibenden Dateinamen in einer logischen Verzeichnisstruktur.
- Steuern Sie die VBOX-Einstellungen, die Aktualisierungsrate, den Protokollmodus, den DGPS-Modus usw.
- Geschwindigkeitsdiagrammmodus
- Formatieren Sie CF-Karten mit der VBOXIII/ VBOX 3i.

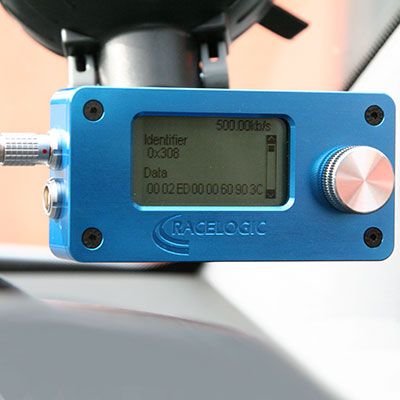

VBOX-CAN-Display
Das CAN-Display ist ein vielseitiges Tool für die Anzeige von CAN-Daten in Echtzeit. Es ist sowohl für Testingenieure als auch für Netzwerktechniker konzipiert und kann sowohl Roh-CAN-Frames und einzelne CAN-Signale aus einer CAN-Datenbank anzeigen.
Das CAN-Display verfügt über eine kostenlose, integrierte CAN-Datenbank mit begrenzten Signalen. Es umfasst Parameter wie Motordrehzahl, Gas und Raddrehzahl für die folgenden Marken: Mercedes, BMW, VAG, Porsche, Ferrari, SAAB, Nissan, Mazda, Opel, Jaguar, Fiat, Alfa, Renault, Citroën, Peugeot und Toyota.
Das CAN-Display kann auch Datenbankdateien zuordnen. Wenn Sie eine Datenbankdatei im DBC-Format für Ihr Fahrzeug haben, kann das CAN-Display Signale aus der Datenbank dekodieren und anzeigen. Bis zu 64 Signale können mit der mitgelieferten PC-Software gelesen und heruntergeladen werden.
Das CAN-Display kann nicht nur eine Reihe von Parametern auf dem CAN-Bus überwachen, sondern gibt auch einen dieser Parameter als analoge Spannung aus. Dies macht das CAN-Display zu einem CAN-Analog-Wandler. Wenn Sie die interne Datenbank verwenden, ist dies sehr praktisch, um die Motordrehzahl oder die Fahrgeschwindigkeit von einem Fahrzeug zu erhalten.
Steuerungsoptionen
Das VBOX-CAN-Display hat fünf Menüoptionen.
- SCAN BUS: Fordert den Benutzer zur Eingabe einer Datenrate auf, die aus dem Menü ausgewählt werden kann. Wenn die Datenrate unbekannt ist, tastet die Option "Auto" den CAN-Bus ab, um die CAN-Datenrate zu bestimmen, bevor der CAN-Bus nach einer Liste der aktuell verfügbaren Kennungen durchsucht wird. Sobald eine Liste der Bezeichner erstellt wurde, kann der Benutzer direkt in die Anzeige "VIEW DATA" springen.
- VIEW DATA: Zeigt vollständige CAN-Frames hexadezimal an.
- VIEW DATABASE: Zeigt einzelne CAN-Signale an, die als Datenbank gespeichert sind. Dies kann entweder eine benutzerdefinierte Datenbank sein, die mit der mitgelieferten Software geladen wurde, oder eine der integrierten Fahrzeugdatenbanken.
- SEND CAN: Sendet eine vom Benutzer konfigurierbare Nachricht auf dem CAN-Bus.
- SETUP-MENU: Ermöglicht dem Benutzer das Ändern der Einstellungen des CAN-Displays. Setup-Optionen sind: DBC-OPTIONEN (Anzeigeoptionen), LCD-KONTRAST, ANALOG AUS.
Eigenschaften
- Deckt alle Baudraten ab, einschließlich benutzerdefinierter Raten
- Normale und erweiterte Kennung
- DBC-Eingabefunktion
- Interne Datenbank mit einer großen Auswahl an Marken
- Zeigt CAN-Rohdaten oder Datenbanksignale an
- Erkennt CAN-Datenrate automatisch
- Durchsucht den CAN-Bus nach einer Liste aller Kennungen
- Programmierbare CAN-Nachrichtenausgabe
- Wählbarer Analogausgang 0-5 V.
